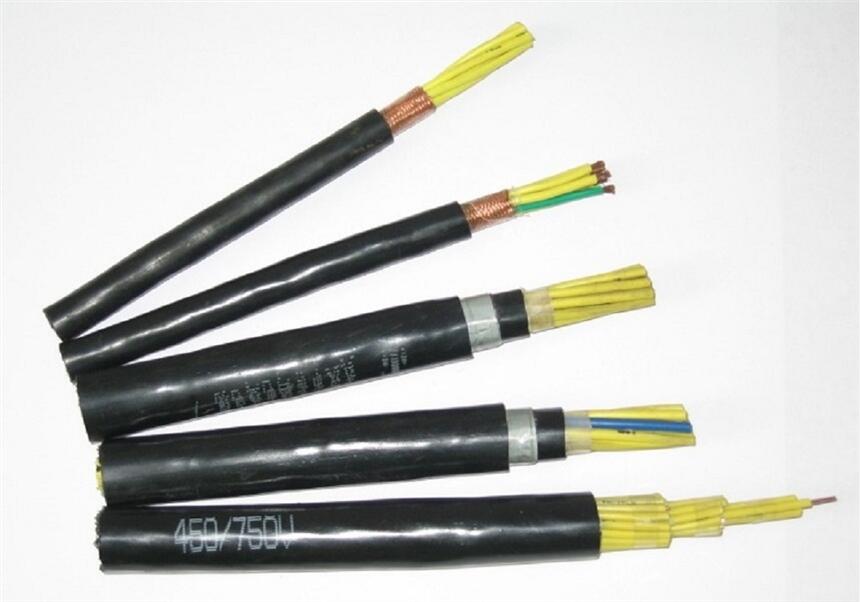

低煙無鹵耐火電線WDZBN-KYJYP 5x1型號規格
控制電纜
適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等 場合使用的聚氯乙烯絕緣、聚氯乙烯護套控制電纜。
中文名
控制電纜
外文名
control cable
適用部門
工礦企業、能源交通部門
額定電壓
U0/U為450/750V
長期工作溫度
70℃、95℃
執行標準
GB/T 9330-2008
外膜材料
聚氯乙烯
目錄1主要性能2發展前景3維修保養4安裝措施5注意事項6技術參數
1主要性能
性能特點
直流電阻:20℃, 0.4mm銅線,小于等于148Ω/km ，0.5mm銅線,小于等于95Ω/km。
2.絕緣電氣強度：導體之間1min 1kv不擊穿 導體與屏蔽1min 3kv不擊穿
3.絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km,HYAT電纜大于3000MΩ.km。
4.工作電容：平均值 52±2nF/km
5.遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。
性能區別
電力電纜在電力系統主干線中用以傳輸和分配大功率電能，控制電纜從電力系統的配電點把電能直接傳輸到各種用電設備器具的電源連接線路。電力電纜的額定電壓一般為0.6/1kV及以上，控制電纜主要為450/750V。同樣規格的電力電纜和控制電纜在生產時，電力電纜的絕緣和護套厚度比控制電纜厚。
(一)控制電纜屬于電器裝備用電纜，和電力電纜是電纜五大類中的2個。
(二)控制電纜的標準是9330，電力電纜的標準是GB12706。
(三)控制電纜的絕緣線芯的顏色一般都是黑色印白字、還有電力電纜低壓一般都是分色的。
(四)控制電纜的截面一般都不會超過10平方，電力電纜主要是輸送電力的，一般都是大截面。
由于以上大家講到的原因,電力電纜的規格一般可以較大，大到500平方(常規廠家能生產的范圍)，再大的截面一般能做的廠家就相對少了，而控制電纜的截面一般較小，最大一般不超過10平方。
從電纜芯數上講,電力電纜根據電網要求,最多一般為5芯,而控制電纜傳輸控制信號用，芯數較多，根據標準來講多的有61芯，但也可以根據用戶要求生產了。[1]
2發展前景
電線電纜行業是中國僅次于汽車行業的第二大行業，產品品種滿足率和國內市場占有率均超過90%。在世界范圍內，中國電線電纜總產值已超過美國，成為世界上第一大電線電纜生產
控制電纜國。伴隨著中國電線電纜行業高速發展，新增企業數量不斷上升，行業整體技術水平得到大幅提高。
中國經濟持續快速的增長，為線纜產品提供了巨大的市場空間，中國市場強烈的力，使得世界都把目光聚焦于中國市場，在改革開放短短的幾十年，中國線纜制造業所形成的龐大生產能力讓世界刮目相看。隨著中國電力工業、數據通信業、城市軌道交通業、汽車業以及造船等行業規模的不斷擴大，對電線電纜的需求也將迅速增長，未來電線電纜業還有巨大的發展潛力。
2008年11月，我國為應對世界金融危機，政府決定投入4萬億元拉動內需，其中有大約40%以上用于城鄉電網建設與改造。全國電線電纜行業又有了良好的市場機遇，各地電線電纜企業抓住機遇，迎接新一輪城鄉電網建設與改造。
3維修保養編輯
控制電纜價格公式如下：銅的重量X銅價=（絲徑÷2）^2X3.14X絲的根數X8.9X當時銅價+10%的加工費。
控制電纜的成本價格計算
平方X1.83=銅的重量X當時的銅價+鎧裝的價格（重量X0.4元/斤）=成本價格+10%的加工費
電纜的價格=制造材料成本+固定費用+稅收+業務費+利潤
制造材料成本=材料成本*（1+材料消耗）（材料成本即為理論計算出來的值）
固定費用根據各個公司的情況有所不同，一般包括生產工資、管理工資、水電費、修理費、折舊費、房租費、運輸費用
控制電纜線路常見的故障有機械損傷、絕緣損傷、絕緣受潮、絕緣老化變質、過電壓、電纜過熱故障等。當線路發生上述故障時，應切斷故障電纜的電源，尋找故障點，對故障進行檢查及分析，然后進行修理和試驗，該割除的割除，待故障消除后，方可恢復供電。
4安裝措施編輯
為保證控制電纜在發生絕緣擊穿、機械損傷或著火時，減少波及的范圍，國家標準GB50217-91《電力工程電纜設計規范》規定：雙重化保護的電流、電壓以及直流電源和跳閘控制回路等需要增強可靠性的兩套系統，應采用各自獨立的控制電纜。
控制電纜投入運行后，同一電纜的不同線芯之間，緊鄰平行敷設的電纜之間都存在電氣干擾的問題，引起電氣干擾的主要原因有：
（1）由于外施電壓在線芯間電容耦合的作用下產生的靜電干擾；
（2）由于通電電流產生的電磁感應干擾？偟膩碇v，當鄰近存在高電壓、大電流干擾源時，電氣干擾更嚴重，由于同一電纜的線芯之間的距離較小，其干擾程度也遠大于平行敷設的緊鄰電纜。例如某超高壓變電所分相操作斷路器的控制回路，三相合用一根電纜，曾發生過這樣事故，由分相操作的脈沖使其它相的晶閘管觸發，誤導致三相聯動，以后改用分別獨立的電纜，就未再發生誤動事故。又如某電廠的計算機監測系統，由于將模擬量低電平的信號線與變送器的電源線合用一根四芯電纜，曾引起在信號線產生70V的干擾電壓，這對以毫伏計的低電平信號回路，顯然會影響正常工作。
防止或減輕電氣干擾的措施，主要有以下三個方面。
1、控制電纜的一個備用芯接地
實踐證明，控制電纜中一個備用芯接地時，干擾電壓的幅值可降低到25%~50%，且實施簡便，而對電纜的造價增加甚微。
2、對電氣干擾時會發生嚴重后果的電路，不合用一根控制電纜
其中包括：（1）弱電信號控制回路與強電信號控制回路；（2）低電平信號與高電平信號的回路；（3）交流斷路器分相操作的各相弱電控制回路，都不應使用同一根控制電纜。但對弱電回路的每一對往返導線如分屬于不是同一根的控制電纜，在敷設時有可能形成環狀布置，在相近電源的電磁線交鏈下會感生電勢，其數值可能對弱電回路低電平的參數干擾影響較大，因此對往返導線仍應合用一根控制電纜為宜。
3、金屬屏蔽與屏蔽層接地
金屬屏蔽是減弱和防止電氣干擾的重要措施，包括對線芯的總屏蔽、分屏蔽和雙層式總屏蔽等？刂齐娎|金屬屏蔽型式的選擇，應按可能產生的電氣干擾影響的強弱，計入綜合抑制干擾的措施，以滿足降低干擾和過電壓的要求。對防干擾效果的要求越高，則相應的投資也越大，當采用鋼帶鎧裝、鋼絲編織總屏蔽時，電纜的價格約增加10%~20%。
強電回路中的控制干擾，由于其本身的信號較強，因此除了位于超高壓配電裝置或與高壓電纜緊鄰平行較長外，均可選用不帶金屬屏蔽的控制電纜。弱電信號控制回路使用的控制電纜，當位于存在干擾影響的環境，又不具備有效的抗干擾措施時，宜選用帶金屬屏蔽的控制電纜，以防止電氣干擾會對低電平信號回路產生誤動作或使絕緣擊穿等影響。弱電回路的控制電纜如果能與電力電纜拉開足夠的距離，或敷設在鋼管中時，可能會使外部的電氣干擾降低到允許的限度。
對計算機監測系統信號回路的控制電纜，其屏蔽型式選擇的原則是：
（1）開關量信號，可用總屏蔽；
（2）高電平模擬信號，宜用對線芯的總屏蔽，必要時也可用對線芯的分屏蔽；
（3）低電平模擬信號或脈沖量信號，宜用對線芯的分屏蔽，必要時也可用含對線芯分屏蔽的復合總屏蔽。
關于屏蔽層的接地方式，應注意做到以下幾點：
（1）計算機臨控系統的模擬信號回路的控制電纜屏蔽層，宜用集中式一點接地。其原因基于保證計算機監控系統正常工作的要求，因為即使僅1V左右的干擾電壓，也可能引起邏輯判斷的謬誤，集中一點接地可避免出現接地環流；
（2）除計算機監控系統的控制電纜屏蔽層只允許集中一點接地的情況外，其它的控制電纜屏蔽層，當電磁感應干擾較大時，宜采用兩點接地，而靜電感應的干擾較大時，則采用一點接地；
（3）雙重屏蔽或復合總屏蔽的內屏蔽層宜用一點接地，而外屏蔽層可以兩點接地；
（4）選擇兩點接地時還應考慮在暫態電流的作用下，屏蔽層不會被燒毀。
5注意事項
控制電纜安裝布線的注意事項：
1.屋檐下。電纜只在不直接暴露在陽光照射或超高溫下，標準局域網電纜就可以應用，建議使用管道。 紫外線(UV)--不要將無紫外線防護的電纜應用于陽光的直射環境內。
2.外墻上。避免陽光直接照射墻面及人為損壞。熱度--電纜在金屬管道或線槽內的溫度很高，許多聚合材料在這種溫度下會降低使用壽命。
3.管道里(塑料或金屬的)。如在管道里，注意塑料管道的損壞及金屬管道的導熱。機械損壞(修復費用)--光纜的修復是十分昂貴的，在每一個間斷點至少需要兩次端接。
4.懸空應用/架空電纜？紤]電纜的下垂和壓力。電纜是否被陽光直接照射。
5.直接在地下電纜溝中鋪設，這種環境是控制范圍最小的。電纜溝的安裝要定期進行干燥或潮濕程度的檢查。接地--如果控制電纜的屏蔽層需要接地，則必須遵守相應的標準。
6.地下管道。為便于今后的升級，電纜更換以及與表面壓力和周圍環境隔離，輔設管道相隔離，輔設管道是一個較好的方法。但不要寄希望于管道會永遠保持干燥，這將影響對電纜種類的選擇。水--在局域網雙絞線電纜的水分會增加電纜的電容，從而降低了阻抗并引起近端串擾問題。[2]
6技術參數
額定電壓：U0/U為450/750V。
導體線芯長期工作溫度為70℃、95℃兩種，電纜敷設溫度不低于0℃。
電纜的推薦允許彎曲半徑如下：
無鎧裝電纜，應不低于電纜外徑的6倍；
鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12倍；
屏蔽軟電纜，不低于電纜外徑的6倍。
控制電纜泛指設備儀表供電/信號控制
代表型號：KVV/KYJV/還有其它儀表線等等[3]
產品說明
執行標準：GB/T 9330-2008。阻燃電纜還應符合IEC337-8標準的技術條件。
型號 產品名稱 電壓V 芯數 截面 mm2 主要適用范圍
KVV 阻銅芯聚氯乙烯絕緣聚氯乙烯護套kvv電纜450/750 4-37 0.75-10 敷
礦用控制電纜設在室內，電纜溝、管道等固定場合
KVV22 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝kvv22電纜 450/750 4-37 0.75-10 敷設在室內，電纜溝、管道直埋等能承受較大機械外力的固定場合
KVVP 阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套kvvp電纜450/750 4-37 0.75-10 敷設在室內，電纜溝、管道等要求屏蔽的固定場合
KVVR 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 450/750 4-37 0.75-10 敷設在室內，有移動要求的場合
KVVRP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 450/750 4-37 0.75-10 敷設在室內，有移動屏蔽要求的場合
ZRKVV 阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套zrkvv電纜 450/750 4-37 0.75-10 敷設在室內，電纜溝、管道等要求阻燃的固定場合
ZRKVV22 銅芯聚氯乙烯絕緣聚氯乙烯護套編織鋼帶鎧裝zrkvv22電纜 450/750 4-37 0.75-10 敷設在室內，電纜溝、管道直埋等能承受較大機械外力有阻燃要求的固定場合
ZRKVVP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽zrkvvp電纜 450/750 4-37 0.75-10 敷設在室內，電纜溝、管道等要求屏蔽、阻燃的固定場合
ZRKVVR 銅芯聚氯乙烯絕緣聚氯乙烯護套編織zrkvvr電纜 450/750 4-37 0.75-10 敷設在室內，有移動和阻燃要求的場合
ZRKVVRP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽zrkvvrp電纜 450/750 4-37 0.75-10 敷設在室內，有移動屏蔽和阻燃要求的場合[4]
耐高溫控制電纜（KFF電纜）適用于交流額定電壓300/500及以下，高溫環境中的信號檢測。尤其適用于消防與保安系統保護回路的控制及動力的傳輸線。
使用特性：工作溫度：長期使用200℃
短期使用1000℃ 90分鐘
【本公司鄭重聲明】
1、簽訂產品質量保障書，承諾-不合格產品絕不出廠。
2、兩年內產品質量跟蹤服務，并將客戶服務記錄在檔案保存20年。
3、確因產品質量問題，我公司將保修、包退、包換、滿足客戶要求。
我公司對售前、售中、售后服務作出如下承諾
1為了加深對我公司的了解，我們熱情歡迎貴方領導、專家來廠考察，我公司將提供食宿和工
上的便利。
2向用戶提供產品價格信息和產品品質信息。
3為保證產品的良好性能，我公司采用國內優質材料，并按ISO 9001質量保證體系的要求，對材料的采購和驗收進行嚴格控制，不合格材料嚴禁使用。
4我公司嚴格執行自檢、互檢、專檢制度，不合格半制品嚴禁流入下道工序，不合格產品不出廠。嚴格按標準或客戶的特殊技術要求組織生產，向客戶提供100%的合格產品。
5我公司提供的電線電纜保證全新的，性能是成熟可靠的，在各個方面符合標準或客戶的要求。
6我公司保證提供的產品在正確安裝、正常操作和保養情況下能夠可靠和安全的運行。
7如確因產品質量問題或我公司提供的產品與合同要求不一致，我公司同意買方換貨或拒收產品并作退貨處理。
天津市電纜總廠第一分廠，主要生產HYA市話電纜HYA通信電纜，各種特種電纜、通信電纜（有泰爾認通信電纜、煤礦用阻燃控制電纜、煤礦用阻燃信號電纜、全塑電力電纜及聚烯烴絕緣鋁塑綜合護套市內通信電纜的專業型生產企業。 該廠占地面積30000㎡，擁有工程技術人員60余人，職工500余人，擁有先進的生產設備和檢測設備。
企業于2001年率先通過ISO09001:2000國際質量體系認證。2002年我廠生產的煤礦用阻燃通信電纜，通過了國家煤炭安全標志證書。隨市場發展的要求，我廠于2005年自行開發了煤礦用阻燃控制電纜和煤礦用阻燃信號電纜等產品，并通過了國家煤炭部安全標志辦公室的文件審查，工廠必備條件審查和產品的安全性能檢測獲得國家煤炭部安全標志辦公室的安全標志證書。多年來，我廠產品在全國幾十個煤業集團及礦山上使用，獲得了較高的評價和贊譽：企業以“誠信為本、顧客至上、質量”為宗旨，熱情服務于顧客，并歡迎各界人士對我廠產品提出更多的指導，共謀發展。
天津市電纜總廠分廠電線電纜型號生產表（此表為部分常用型號，特殊型號請致電：查詢）
礦用通信電纜：MHYV,MHYVR,MHYVP,MHYVRP,MHYAV,MHYA32,MHY32,MHJYV,MHYBV,MHYSV,MHYS32等
礦用控制電纜：MKVV,MKVVP,MKVV22,MKVV32,MKVVR,MKYJV,MKYJVP,MKYJV22,MKYJV32,MKYJVR等
礦用橡套電纜：MY,MYP,MYQ,MC,MCP,UGF,UGEFP ,MYPTJ,MCPTJ等
礦用電力電纜：MVV,MVV22,MVV32,MYJV,MYJV22,MYJV32等
礦用信號電纜：PUYV,PUYVP,PUYVR,PUYVRP(對應新型號礦用通信電纜)等
鐵路信號電纜：PTYA23,PZYA23,PTYY,PTYA,PTY23,PTY22,PZY23,PTY22,PTYA22,PTYAH23等
通信電源電纜：RVVZ,RVVZ22,RVVZ23,ZA-RVV,ZRRVV,ZRVVR,ZA-RVV22,ZRRVV22,ZRVVR22,RVVZ22等
計算機電纜：DJYVP,DJYPVP,DJYPV,DJYVP22,DJYPVP22,JVVP,JVV,JVVRP等
通信電纜：HYA,HYA22,HYA53,HYA23,HYAT,HYAT23,HYAT53,HYAT22,HYAC,HYV,HYY等
控制電纜：KVV,KVV22,KVV32,KVVP,KVVR,KVVRP,ZR-KVV,ZRKVV22,NH-KVV,NH-KVV22等
橡套電纜：YC,YCW,YZ,YZW,YQ,YQW,JHS,JHSB,CEFR,CEFRP,YHD等
電力電纜：VV,VV22,YJV,YJV22,NH-VV,NH-YJV,ZR-VV,ZR-YJV(A級,B級,C級阻燃)(1KV,6KV,10KV,15KV,35KV)等
現場總線：RS485,profibus-dp,6xv1830-0eh10,RS422,STP-120Ω,ASTP-120Ω等
同軸電纜：MSYV,SYV23,SYV22,SYV53,SYWV,SYV75歐姆系列,SYV50歐姆系列,2兆線SYV75-2-1*8等
行車電纜：YC-J,KVVRC(電動葫蘆手柄線),YCW-J(卷筒電纜/起重機電纜)等
電廠電纜：ZR-KVV,ZR-KVVP,ZR-DJYVP,ZR-DJYPV,ZR-DJYPVP(A級,B級,C級阻燃)等
組合電纜：RVV+SYV(電源線+視頻線),HYAC+RVV(市話線+電源線),SYV+RVVP(視頻線+信號線)等
耐高溫電纜：KFF,KFFP,KFFR,KFF22,KFFRP(耐溫200℃),KFV,KFVP,KFVRP(耐溫105℃)
耐高溫計算機電纜：DJFFP,DJFFRP,DJFPFP,DJFVP,DJFPVP等
儀表電纜：PVV,PVVR,PVV22,PVVP,RVV,RVVP,YVV,YVVP,SYV等
絞式通信電纜：CPEV,CPEV-S等
局用配線電纜：HJVV,HJVVP,HPVV,HYAP等
低煙鹵控制電纜,低煙無鹵通信電纜,低煙無鹵阻燃電纜：WDZ-KVV,WDZ-HYA等
高速公路市話電纜：GHYAT53,GHYAT等
機場助航燈光電纜：JDYJY-2KV
擴音系統電纜：HAVP 13*32/0.15+4*48/0.2 MHYVP 2*3.3+2*0.85等
耐火控制電纜：NH-KVV,NH-KVVP 耐火計算機電纜 NH-DJYVP,NH-DJYPV,NH-DJYPVP等
天津市電纜總廠第一分廠近期發展規劃是研發新的電纜產品，打響電纜行業品牌效應。我們的目標是，電纜行業鑄精品，天聯電纜伴你行。樹行業典范，鑄電纜豐碑！
