| 山西半導體氣路改造 |
 |
價格：50 元(人民幣) | 產地：上海奉賢區 |
| 最少起訂量：1套 | 發貨地：上海 | |
| 上架時間：2024-03-15 14:13:16 | 瀏覽量：367 | |
上海睿裕機械設備有限公司
 |
||
| 經營模式：生產加工 | 公司類型：私營有限責任公司 | |
| 所屬行業：無損檢測儀器 | 主要客戶：機械設備、醫療設備、化工設備、半導體、管道工程、工程機械 | |
 在線咨詢  |
||
| 聯系人:劉經理 (先生) | 手機:17807581220 |
電話: |
傳真: |
| 郵箱:shrymecl@163.com | 地址:上海市 |

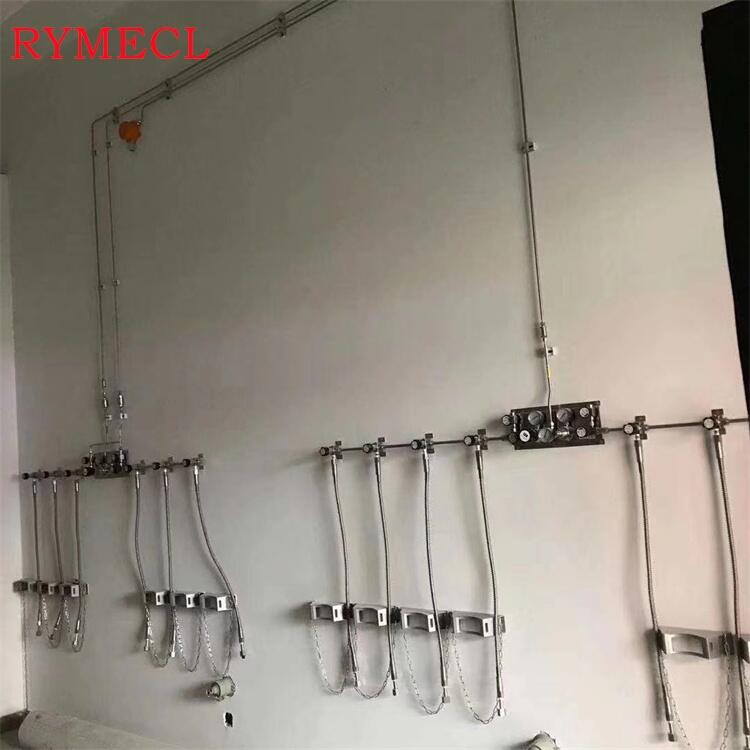

山西半導體氣路改造 儀器儀表使用過程中擔心的問題是什么？莫過于儀器故障，如同大家在電腦前奮力工作，電腦突然死機黑屏，辛苦白費，全部重來…儀器故障也是如此，使用過程中出現故障，不僅耽誤使用，而且延誤時間。近幾個月以來，東方中科技術服務部陸續收到多臺數字萬用表6514出現故障。針對客戶送修的故障現象，我們進行了整理總結，發現主要故障有兩點，如下：故障一6514的COMM口與電腦通訊異常，底噪不斷上升，但6514面板顯示正常。 實驗室供氣方式是采用將氣瓶安置在儀器設備的旁邊，危險氣體的氣瓶放置在氣瓶柜內。排氣采用直接排放到實驗室或是通過簡易的管道排放到窗外。在實驗室的發展過程中，隨著實驗室儀器設備的增加，實驗室內經常是密布著各種各樣的管道和氣瓶。這樣處理既造成了非常大的安全隱患，也不美觀。 實驗室的很多設備的運行都需要各種各樣的氣體供應，同時也會產生廢氣。如何既安全又方便地解決供排氣問題，也是一直以來困擾實驗室工作人員的問題之一。 正確的實驗室供排氣的解決方案是把實驗室的供排氣看作一個系統。這個系統要考慮到安全性、便利性、日常實驗室的管理、氣瓶的更換等問題，同時要重點考慮實驗室今后的發展，對于特殊氣體還要考慮特殊的技術解決方案。 （一）設計標準 1、《工業金屬管道設計規范》［GB50316-2000（2008版）］； 2、《工業金屬管道工程施工及驗收規范》（GB50235-1997）； 3、《現場設備、工業管道焊接工程施工及驗收規范》（GB50236-1998）； 4、《乙炔站設計規范》（GB50031-1991）； 5、《氫氧站設計規范》（GB50177-2005）； 6、《氧氣站設計規范》（GB50030-1991）； 7、《壓縮空氣站設計規范》（GB50029-2003）； 8、《深度冷凍法生產氧氣及相關氣體安全技術規程》（GB16912-2008）。 （二）技術要求 1、氣瓶間： ①氣瓶間應采用300mm厚實體墻，安裝防爆門，設置泄爆窗； ②室內電器設備均應具備防爆功能； ③室應安裝排氣扇，時刻保持良好的通風狀態； 2、供氣系統要求采用兩級減壓的方式進行供氣，供氣匯流排次減壓，氣體由15Mpa減壓到1.5Mpa以下，再輸送到各用氣實驗室，二級減壓器安裝在各用氣實驗室或用氣點，方便統一控制通風柜或儀器用氣的輸入壓力，用氣終端配有中壓球閥和壓力指示表，二級減壓器對壓力進行調整(0.01Mpa)，得到穩定的壓力，可以滿足儀器對不同使用壓力的要求，一、二級減壓器均配有壓力表，可實時顯示當前壓力； 3、采用雙側匯流排半自動方式不間斷供氣，充分滿足實驗室的使用要求，更換氣瓶時，可通過安裝在高壓軟管下面的卡套進行氣瓶更換； 4、氫氣和乙炔屬于易燃氣體，應設計氣體泄露探測報警裝置，并安裝阻火器，防止明火回流，易燃與助燃氣體敷設應保證足夠的安全距離。  山西半導體氣路改造 DC-DC模塊因為其效率高，體積小廣泛應用于各種電子產品中，在其研發、生產和檢驗驗收階段都需要測試其主要的技術指標，如源效應，負載效應和準確度等。在測試時，其需要一個可調的直流電源提供激勵。以源效應為例，其測試示意圖如所示。DC-DC源效應測試示意圖以電科43所研制的HTR28系列DC-DC模塊為例，其輸入直流電壓范圍為16V?40V。在測試其源效應時，就需要將可調直流電源的輸入從16V調節到40V，通常是采用旋轉編碼器來調節可調直流電源的電壓輸出的，在這么寬的范圍內調節，調節需要一定的時間，不能直接從一個電壓跳變到另一個電壓，采用程控直流電源作為可調直流電源就能夠很好解決這個問題。  （三）工程用材 1、管道、球閥、卡套和三通等為316L不銹鋼，減壓器為高純氣體減壓器（不銹鋼閥芯），高壓軟管（連接鋼瓶和匯流排）為不銹鋼波紋管，在高壓軟管的進氣端，配置單向閥，可以防止更換鋼瓶時，軟管內的氣體外泄，同時避免外界的空氣混入氣路之中； 2、管道系統：所有的氣體管道選用BA級別的316L不銹鋼管，在管路上有個過濾雜質和水分的凈化裝置，使氣體在流通過程中不至于被管道系統污染，保證氣體的純度，同時要有明確標示，指示氣體的流向； 3、管道的連接：匯流排、終端部分采用卡套連接，便于減壓器和閥門的維護管理； 4、終端：在每臺儀器之前，配置截止閥和二級減壓器（每種氣體配置一個）。截止閥用于控制每一個氣路的開啟與關閉；在儀器需要調整和維修時，能停止任何的儀器的氣體供應，減壓器用于顯示和調整終端的壓力。 （四）其它 1、氣體管路每間隔1.5m采用管碼支架固定，并根據氣體管路彎曲的直徑，設置合適的支架位置； 2、整個管路安裝完畢后，對整個系統做壓力測試。參照《工業金屬管道工程施工及驗收規范》，管路系統在保壓24小時后，壓力無下降為合格。 山西半導體氣路改造  一個反激式電源可分別從一個48V輸入產生兩個1A的12V輸出。理想的二極管模型具有零正向壓降，電阻可忽略不計。變壓器繞組電阻可忽略不計，只有與變壓器引線串聯的寄生電感才能建模。這些電感是變壓器內的漏電感，以及印刷電路板（PCB）印制線和二極管內的寄生電感。當設置這些電感時，兩個輸出相互跟蹤，因為當二極管在開關周期的1-D部分導通時，變壓器的全耦合會促使兩個輸出相等。該反激式簡化模型模擬了漏電感對輸出電壓調節的影響。 |
