雙相不銹鋼潛水攪拌機廠家

杜安環保潛水攪拌機使用說明書

江蘇杜安環保液下攪拌機

潛水攪拌機簡介：

設備用途：

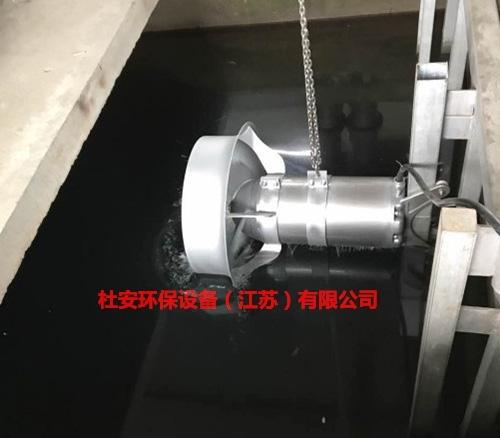

杜安環保QJB潛水攪拌機安裝在廢水回收系統的生產廢水回收池內，用于沉淀池排泥水和濾池反沖洗水的均杜安環保QJB潛水攪拌機為成套裝置，需配備提升導桿、導軌、10m水下密封電纜、懸臂式起吊機等有效和安全運行所必需的附件，能夠滿足就地手動控制和遠程自動控制。

·所有安裝、固定、連接螺栓等附件。

·隨機備品備件，專用工具、安裝調試、維修使用手冊。

潛水攪拌機出廠資料提交：

1.設備的技術參數

2.設備性能能夠測試報告

3.設備布置圖、設備基礎圖

4.設備重量及尺寸圖

5.電氣控制原理圖

潛水攪拌機工作條件：

潛水攪拌機在下列條件下能正常連續運行。

含無機砂的污泥中；

較高介質溫度不超過 40℃；

介質的 PH 值在 5-9 之間；

液體密度不超過1150Kg/m3；

長期潛水運行，潛水深度一般不超過 20m；

技術參數：

型式：高速攪拌型（帶導流環）

型號：QJB2.5/8-400/3-740S

數量：4 套

臂式起吊機數量：4 套（易拆卸，并與支座匹配）

臂式起吊機支座數量：4 套

安裝方式：固定濕式自動耦合式安裝

密封形式：耐腐蝕燒結碳化鎢

葉片轉速：740rpm

葉片直徑：400mm

葉輪推力：≥660N

安裝角度：15°-165°可調

導軌長度：5.0 米

吊鏈長度：6.0 米

工作制：24h/d

電機：額定功率≤2.5KW

電源 380V，50HZ，三相

防護等級 IP68

絕緣等級 H

安裝地點：生產廢水回收池

杜安環保完整的QJB潛水攪拌機包含以下部件：

（1）裝配完整的潛水攪拌機主機；

（2）配套的全銅線圈潛水電機；

（3）全套安裝系統（導軌、支架、提升裝置、固定件等）；

（4）每臺潛水攪拌機的潛水電纜 10m；及潛水電纜固定夾環；

（5）電氣保護元件，包括短路、過載、缺相保護等；

（6）潛水攪拌機保護元件包括濕度保護，溫度保護，以及保護控制器等；

（7）就地控制柜和接線盒等；柜體材質，室外采用 304 不銹鋼，室內采用碳鋼噴涂，箱體形式和尺寸為標配，顏色為銀色�？刂葡鋬仍骷捎� ABB、施耐德、西門子或同等品牌。

（8）所有連接附件、安裝用的所有緊固件(包括不銹鋼化學地腳螺栓、螺母、墊圈等)；

（9）兩年備品備件及備用工具。

潛水攪拌機配套現場控制控制柜

配套控制柜及現場就地按鈕箱（一控一）。

現場控制箱由江蘇杜安環保配套提供，控制箱采用可透視雙層門，不銹鋼304材質，支架也采用不銹鋼304材質，可牢固固定；板件厚度不小于1.5mm，室外防護等級為IP55，室內防護等級不低于IP4X，箱內安裝保護開關、控制開關和邏輯元件等，面板安裝多功能表、轉換開關、開、停按鈕和急停按鈕、運行指示燈，當設備出現故障時，能停止設備的運行。

江蘇杜安環保根據提供設備的性能要求及上述控制要求，生產時提出完整的每臺控制箱的電氣控制原理圖，接線圖、電氣元件位置總圖、具體接線圖標號和電氣元件配置一覽表。

需具有“斷路器、交流接觸器、熱繼電器（如需）、變頻器（如需）”等一次元器件及運行功能，主要電氣元器件（斷路器、接觸器、熱繼電器）采用施耐德、ABB或西門子產品。

現場控制柜內留與PLC系統連接的接線端子并標識清楚，提供完成的控制圖紙并能實現PLC的自動控制。

提供售后指導安裝調試
