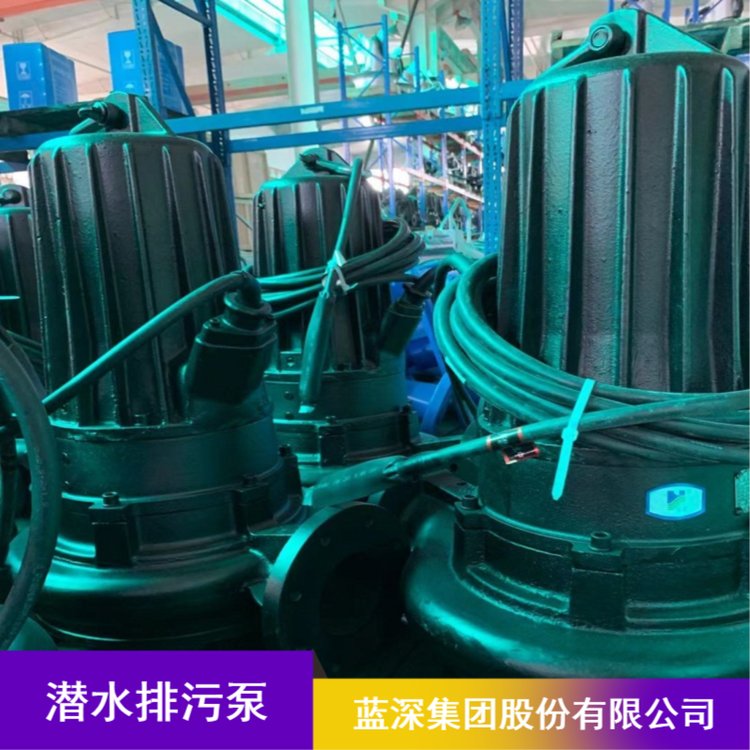

藍深WQ70-14-5.5污水提升泵 耦合導桿安裝

南京藍深制泵集團股份有限公司

潛水排污泵的使用范圍、使用條件

1污水處理廠工藝流程用水泵；

2雨水泵站用水泵；

3工作介質：含泥污水，介質溫度0-40℃，介質PH介于6-9之間。

藍深WQ潛水排污泵是我公司在借鑒吸收國外先進技術的基礎上研制的新一代潛水泵。WQ系列泵具有高標準、高起點、高質量，該系列泵在制造工藝上具有很多特點：

一、設計工藝

（1）WQ系列潛水排污泵根據用戶的要求，在設計中采用我公司獨有的最新潛水電泵設計軟件（CFD）計算機三維流體流場動力學數字模擬技術進行水力模型設計，設計的水力模型效率高，具有通過一定直徑的大顆粒、長纖維的能力，從而使水泵能在惡劣的環境中安全可靠運行。

（2）WQ系列潛水排污泵采用機電一體化設計，結構緊湊，使用方便。

（3）WQ系列潛水排污泵具有多種保護功能：機組接線腔內漏水報警裝置，用于檢測接線腔的密封狀況，定子繞組內設有過熱保護裝置，定子繞組防凝露裝置，推力軸承溫度測溫傳感器，水泵油室內設有機械密封泄漏報警裝置。

（4）WQ系列潛水排污泵采用自動耦合系統進行安裝，無需修建高大的泵房，降低工程費用。

二、制造和裝配工藝

潛水排污泵制造上采用許多先進的工藝手段。

（1）潛水排污泵葉輪采用先進的水力模型設計，葉輪動平衡采用上海菱菱平衡試驗機進行平衡試驗，使動平衡精度達到G6.3級，從而確保水泵運行平穩，無振動、運行噪音小于80分貝。

（2）潛水排污泵電機引出線采用特殊加工處理。潛水排污泵長期在水下運行，工況惡劣，加上其它人為的不利因素，電纜會遭到意外的損壞而使電機進水，電纜經過特殊硫化密封處理后消除了電纜破損而損壞電泵的隱患，主要原理是：潛水電纜由橡膠外包皮、填充物及電纜內芯組成，每根電纜內芯又由內橡膠包皮及多股電纜銅芯線組成，當電纜外包皮或電纜內包皮破損后，每根電纜內芯又由內橡膠包皮及多股電纜銅芯線組成，當電纜外包皮或電纜內包皮破損后，介質水就會順著電纜內芯與外包皮等的間隙或電纜內芯中的銅芯線間的間隙進入電機腔，從而燒毀電機，我公司針對上述現象，將單芯電纜去皮后錫化處理后植入橡膠中，然后再將單芯電纜植入橡膠中最后再用橡膠環密封，采用硫化橡膠水密電纜后，電機能潛入水下20米并正常工作，從根本上消除了水進入電機的途徑。

（3）潛水排污泵轉子軸和軸承等裝配采用熱壓式裝配，主要零部件和關鍵部件均在數控加工中心加工，在流水線上進行質量控制，在質量檢測中心進行性能測試。

（4）潛水排污泵鑄造運用先進的模具制造技術，采用亞什蘭工藝制芯，三維空間尺寸精度準確，水力部件和葉片流道部件表面光滑、水力效率高，使零部件在制造過程 完全符合設計要求。

藍深WQ70-14-5.5潛污泵材質：

藍深集團潛水排污泵葉輪、電機殼、泵殼采用灰口鑄鐵鑄造，具有較高的耐磨性和耐腐蝕性，能承受一定負荷的沖擊；

潛水排污泵電機軸采用不銹鋼420制造，具有足夠的強度和剛度，在結構設計上采取了消除應力集中的措施，電機軸與泵送介質完全隔開；

潛水排污泵的機械密封采用碳化硅機械密封材質，可確保使用壽命在25000小時以上；

潛水排污泵的上軸承是一單列滾珠軸承；下軸承是一雙列角接觸球軸承，用于承擔徑向力和軸向推力負荷。上下軸承采用終生潤滑免維護軸承，采用SKF軸承，其設計運行壽命可確保在100000小時以上；

潛水排污泵的靜密封采用丁腈橡膠型圈；

潛水排污泵所有緊固件螺栓、螺母均采用不銹鋼 AISI304。

一、現場控制柜產品概述：

南京藍深WQ70-14-5.5潛污泵現場控制柜是充分吸收國內外水泵控制的前沿經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。

產品具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式�？蓮V泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。

水泵控制柜內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵安全可靠的伴侶。

二、產品特點：

1、用途廣泛：對于各種場合，如生活給排水、消防、噴淋、增壓、空調冷卻循環、工業控制用泵、污水排放……都有相應的專用型號規格�？刂齐姍C功率范圍0.18～250KW。

2、品質卓越：精心國際、國內品牌電器元件及優質標準柜體，精心設計，精工制作。

3、功能多樣：從一控一至一控五，主、備泵任意選擇組合，多種起動方式，各類控制形式。故障自動切換。

三、配套控制柜技術參數：

1、l直接啟動控制柜

控制電機功率：0.37-15KW；

控制電壓：380V；

控制水泵臺數：1-4臺。

2、星三角啟動控制柜

控制電機功率：15-90KW；

控制電壓：380V；

控制水泵臺數：1-5臺。

3自耦減壓啟動控制柜

控制電機功率：15-160KW；

控制電壓：380V；

控制水泵臺數：1-5臺。

4、全自動變頻調速控制柜

控制電機功率：0.18-250KW；

控制電壓：380V；

控制電機臺數：1-7臺；

壓力控制精度:0.02MPa或-0.02MPa
