雙相不銹鋼潛水攪拌機 QJB4/12-620/3-480 帶起吊頭 2205材質

2205不銹鋼潛水攪拌機價格

電機功率4KW

葉輪直徑620mm

葉輪轉速480轉/分

電機極數12級

葉輪數目3級

配導桿 提升裝置 手拉葫蘆 吊鏈安裝使用

杜安環保潛水攪拌機為成套裝置，包括潛水電機、攪拌葉輪、密封機構、減速機、提升機構（包括限位架、支撐架、支座、起吊架、起吊環、導軌、提升索和手搖式起吊架）、電氣控制（包括綜合保護器和水下電纜等）和安裝附件等，基座固定在土建預埋鐵上（材質為S304）。水下部分包括導桿、支撐架、限位架、支座等部件采用S30408，水上部分包括起吊架、起吊環鏈、轉向盤等部件采用S30408，所有緊固件材質均為S304。

型號：QJB4/12-620/3-480

功率：4kw，葉輪直徑：620mm，轉速：480r/min，

軸承： NSK

電壓： 380V

電纜線：7星線（三根火線，一根地線，一根泄露，兩根過熱保護線） 3x4+1x2.5+3x1（中煤電纜） 水密頭：?39

滑套尺寸：110mm

機械密封：2個丁晴橡膠

安裝系統：III型 （100導桿）

QJB4/12-620/3-480C/S

QJB------潛水攪拌機（推流器）的拼音縮寫4-----電機功率（KW）12-----電機級數620-----葉輪直徑3-----葉片數480-----額定轉數（r/min)

材質：碳鋼/304不銹鋼/316L   可根據客戶需求定做

杜安環保QJB潛水攪拌機的結構：

杜安環保根據所提供的池型和水深，合理調整潛水攪拌器的安裝位置，并提供圖紙及性能曲線。

潛水攪拌器工作時，要求池底水平流速大于0.3m/s，以防發生沉淀。

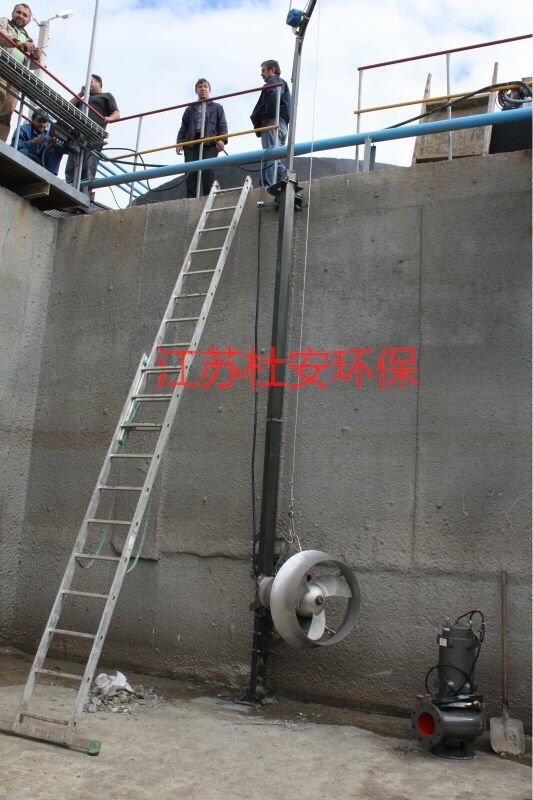

潛水攪拌器能沿導桿上下移動，升降自如，并可進行水平和垂直方向的調整，并設有安全制動裝置。

1）螺旋槳葉：

潛水攪拌機采用具有良好自清功能、工作時無振動、且經過優化設計的軸流葉輪，并經過動平衡試驗。葉輪應能快速地攪拌推動池底流體的流動。所有槳葉都應具有相同的形狀。

潛水攪拌機螺旋槳葉應為水力平衡無堵塞后曳設計。

螺旋槳和軸之間采用鍵連接固定在軸的端部，并加以密封，葉輪和軸必須采用鎖定裝置以防葉輪和軸無論是正轉還是偶爾發生反轉都不會發生松動。

螺旋槳應作動平衡和靜平衡試驗。

2）軸承：

所有軸承的設計壽命較小為100，000小時。

機械密封：

潛水攪拌機配有一個雙機械密封系統。密封在油腔內運行，該油腔能以一穩定的流速對重疊的密封面進行潤滑。

3）電機：

潛水攪拌機的電機為潛水電機，全銅線圈電機，定子繞組和定子進線的絕緣等級為H級絕緣溫度155℃，電機的防護等級為IP68。

電機設計成可連續處理攪拌40℃的介質，每小時起動10次。為監控每相繞組上的溫度，在定子進線線圈中應裝有熱敏開關，可與電機過載保護相連接并與控制柜相連接。

配套的現場控制箱需提供電機的每個保護傳感器的信號規格，保證信號能傳送到MCC。

電機的定子繞組安裝超溫傳感器。

安裝防滲漏傳感器防止液體進入定子繞組。

漏水檢測裝置應安裝在電機的電纜接線室內。

電機的額定功率應大于規定點軸功率的1.1倍。

電纜進線密封：

電纜進線密封設計應能消除一定的扭矩，形成一個防水的潛水密封。該密封應保證電纜的更換，不能用環氧、硅或其它二次密封系統進行密封。

電纜接頭部分，應采取措施防止由于溫差引起的電纜內外空氣交換。

電纜在水中應進行適當的固定，承包人應提供固定裝置。

4）導桿及支架：

導桿應設上、中、下三點支撐，應根據攪拌器安裝位置、池的實際結構圖來設計支架。

杜安環保潛水攪拌機現場控制箱要求如下：

（1）內裝按鈕、信號燈，所有控制箱上信號燈統一為紅色停止、綠色運行、黃色故障及藍色電源指示。

（2）內裝電機保護用轉換器與設備配套訂貨。

（3）開停按鈕應有兩對接點，急停按鈕（帶蘑菇頭）應能在按下位置保持。

（4）端子采用接線端子。

（5）帶電纜接頭。

（6）防護等級：IP65。

（7）預留 PLC 接口，每臺設備要求現場控制箱和中控室兩地控制。

（8）現場控制線內必須留有一個 3P-32A 的斷路器并完成接線，以便業主日后維修臨時接電用。

（9）控制箱兩側應留有散熱百葉，底部安裝散熱風扇。

潛水攪拌機安裝基本要求：

安裝在生物池中的水下攪拌器應適于在池中的不同部位，提高活性污泥同進水的混合能力, 并防止污泥發生沉淀。攪拌器必須適合在生物池中連續運行。具體要求如下：

水力流線型的攪拌槳葉具有自清洗性能。

電機、攪拌器軸由免維修的油脂潤滑軸承支持。

軸必須不與介質接觸。

攪拌槳葉必須容易更換。

電機防護等級IP68，絕緣等級F級，周圍介質冷卻。

攪拌器設泄漏傳感器、軸承溫度傳感器。

回轉吊桿必須能夠自如的提升和下降水下攪拌器。

回轉吊桿的人工卷揚機必須帶有安全棘輪鎖閉裝置，曲柄手把處的較大力不超過22kg。

設現場控制、中控室遠程控制、PLC程序控制。
