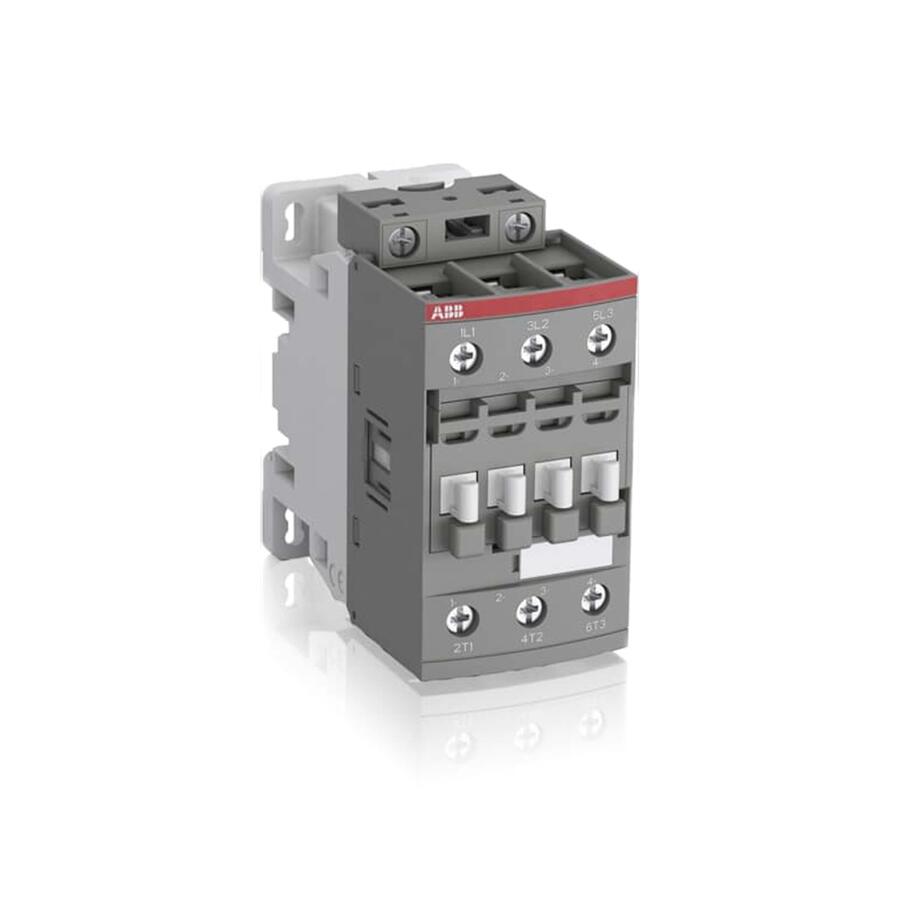

產品名稱：ABB AF26Z-30-00-21交流接觸器20-60V DC
產品型號：AF26Z-30-00-21
產品類型：交流接觸器
產品品牌：ABB
起訂量: 1 piece
海關關稅號: 85364900
Popular Downloads
說明書和手冊: 1SBC101027M6801
CAD Dimensional Drawing: 2CDC001079B0201
尺寸
產品凈寬: 45 mm
產品凈深: 86 mm
產品凈高: 86 mm
產品凈重: 0.35 kg
技術參數
主觸點NO數量: 3
主觸點NC數量: 0
輔助觸點NO數量: 0
輔助觸點NC數量: 0
標準: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
額定工作電壓: Main Circuit 690 V
額定頻率 (f): Control Circuit 50 / 60 Hz
Main Circuit 50 / 60 Hz
額定發熱電流（自由空氣） (Ith): acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 50 A
額定工作電流 AC-1 (Ie): (690 V) 40 °C 45 A
(690 V) 60 °C 40 A
(690 V) 70 °C 32 A
額定工作電流 AC-3 (Ie): (415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
額定工作功率 AC-3 (Pe): (400 V) 11 kW
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6.5 kW
額定工作功率 AC-3e (Pe): (415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6.5 kW
額定不間斷電流 (Icw): at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 350 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 50 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 700 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A
最大分斷容量: cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A
電氣切換頻率: (AC-1) 600 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 1200 cycles per hour
額定工作電流 DC-1 (Ie): (110 V) 2 Poles in Series, 40 °C 45 A
(110 V) 2 Poles in Series, 60 °C 40 A
(110 V) 2 Poles in Series, 70 °C 32 A
(110 V) 3 Poles in Series, 40 °C 45 A
(110 V) 3 Poles in Series, 60 °C 40 A
(110 V) 3 Poles in Series, 70 °C 32 A
(220 V) 3 Poles in Series, 40 °C 45 A
(220 V) 3 Poles in Series, 60 °C 40 A
(220 V) 3 Poles in Series, 70 °C 32 A
(72 V) 1-Pole, 40 °C 45 A
(72 V) 1-Pole, 60 °C 40 A
(72 V) 1-Pole, 70 °C 32 A
(72 V) 2 Poles in Series, 40 °C 45 A
(72 V) 2 Poles in Series, 60 °C 40 A
(72 V) 2 Poles in Series, 70 °C 32 A
(72 V) 3 Poles in Series, 40 °C 45 A
(72 V) 3 Poles in Series, 60 °C 40 A
(72 V) 3 Poles in Series, 70 °C 32 A
額定絕緣電壓 (Ui): acc. to IEC 60947-4-1 690 V
acc. to UL/CSA 600 V
額定沖擊耐受電壓 (Uimp): 6 kV
機械切換頻率: 3600 cycles per hour
額定控制電路電壓 (Uc): 50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC Operation 20 ... 60 V
工作時間: Between Coil De-energization and NC Contact Closing 13 ... 98 ms
Between Coil De-energization and NO Contact Opening 11 ... 95 ms
Between Coil Energization and NC Contact Opening 38 ... 90 ms
Between Coil Energization and NO Contact Closing 40 ... 95 ms
安裝到DIN導軌上: TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
螺釘安裝（螺釘須自備）: 2 x M4 screws placed diagonally
主電路連接容量: Flexible with Ferrule 1/2x 1.5 ... 10 mm?
Flexible with Insulated Ferrule 1x 1.5 ... 10 mm?
Flexible with Insulated Ferrule 2x 1.5 ... 4 mm?
Rigid Solid 1/2x 2.5 ... 4 mm?
Rigid Stranded 1/2x 2.5 ... 10 mm?
控制電路連接容量: Flexible with Ferrule 1/2x 0.75 ... 2.5 mm?
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm?
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm?
Rigid Solid 1/2x 1 ... 2.5 mm?
Rigid Stranded 1/2x 1 ... 2.5 mm?
剝線長度: Control Circuit 10 mm
Main Circuit 14 mm
防護等級: acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
端子類型: Screw Terminals
UL/CSA適用的技術參數
NEMA尺寸: 1
Continuous Current Rating NEMA: 27 A
Horsepower Rating NEMA: (115 V AC) Single Phase 2 Hp
(200 V AC) Three Phase 7-1/2 Hp
(230 V AC) Single Phase 3 Hp
(230 V AC) Three Phase 7-1/2 Hp
(460 V AC) Three Phase 10 Hp
(575 V AC) Three Phase 10 Hp
工作電壓UL/CSA: Main Circuit 600 V
通用等級UL/CSA: (600 V AC) 45 A
額定功率UL/CSA: (120 V AC) Single Phase 2 hp
(200 ... 208 V AC) Three Phase 7-1/2 hp
(220 ... 240 V AC) Three Phase 7-1/2 hp
(240 V AC) Single Phase 3 hp
(440 ... 480 V AC) Three Phase 15 hp
(550 ... 600 V AC) Three Phase 20 hp
主電路連接容量 UL/CSA: Rigid Solid 1/2x 14-10 AWG
Rigid Stranded 1/2x 14-8 AWG
控制電路連接容量 UL/CSA: Rigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
擰緊力矩UL/CSA: Control Circuit 11 in·lb
Main Circuit 22 in·lb
環境條件
周圍環境溫度: Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
耐候: Category B according to IEC 60947-1 Annex Q
允許的工作海拔: Without Derating 3000 m
耐振動符合IEC 60068-2-6標準: 5 ... 300 Hz 4 g closed position / 2 g open position
抗機械沖擊符合IEC 60068-2-27標準: Closed, Shock Direction: B1 25 g
Open, Shock Direction: B1 5 g
Shock Direction: A 30 g
Shock Direction: B2 15 g
Shock Direction: C1 25 g
Shock Direction: C2 25 g
RoHS狀態: Following EU Directive 2011/65/EU
