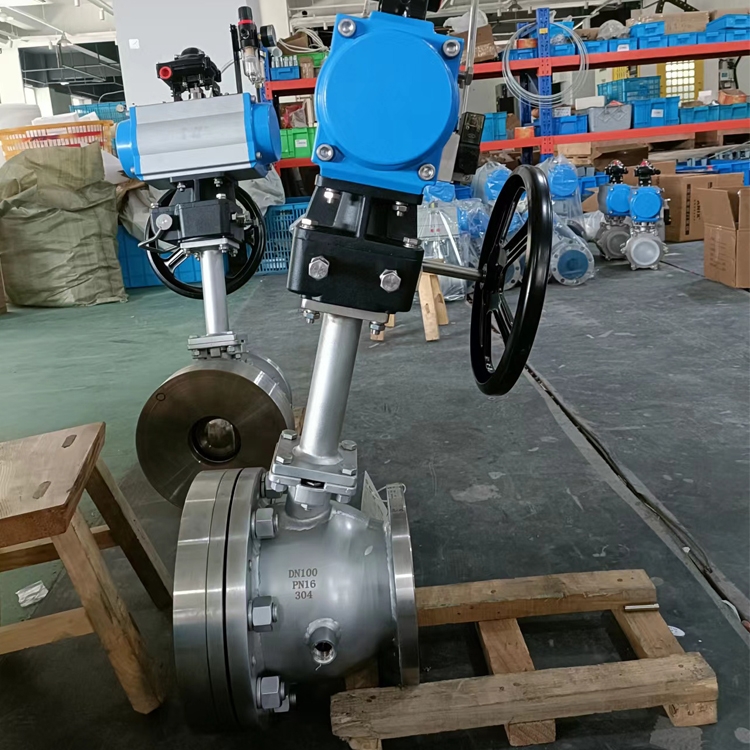

氣動斜桿式反應釜放料球閥是一種專門為帶夾套反應釜、工業容器、儲罐設計的罐底放料球閥。應用于制藥發酵反應釜、化學配料罐、生物反應釜、石化過程、化妝品混合容器、食品配料罐等嚴格的工業環境。傾斜式閥桿設計，操作部分與容器罐底的成斜角，因此距離拉大，避免執行器與保溫夾套層的干涉。采用ISO 5211高平臺設計，無需連接支架和軸套，使安裝執行器變簡單。

作用原理：

氣動傾斜式罐底放料球閥主要由閥體、閥座、球體、閥桿及傳動裝置組成，通過氣動執行裝置驅動球芯旋轉，來達到開關的功能，氣動釜底放料球閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。

特點：

1、新型斜桿式釜底球閥采用三段式組合結構，分別為弧形法蘭、中法蘭和閥體組成。安裝時，先將弧形法蘭取下與罐底焊接，用螺栓與閥體連接，閥體與斜閥桿設計，閥桿于閥體管道呈現出105°的傾斜角，該結構設計避免安裝執行機構與罐底接觸。無積料設計，球體為弧面設計，在閥門關閉時，球面弧形于連接罐底弧形法蘭保持一致，形成*連接，避免物質殘留。

2、釜底球閥是借助于閥門底部法蘭（凸緣）焊接或法蘭連接于反應釜或儲罐和其它容器的底部，因此，消除工藝介質通常在容器出口的殘留現象，實現排空、排凈的功能。釜底放料球閥閥內采用鏡面拋光，具有排放物料*、無殘留、無泄漏、密封性能好等優點，應用于制藥、生物、精細化工、食品等潔凈行業的反應容器排料使用。

3、釜底球閥采用與反應釜焊接的方式進行連接，通用性強，能在滿足釜底球閥的工作需求的同時，可以快速拆卸進行更換和維修。安裝在反應釜底端的切斷閥，用于切斷釜底介質流出的閥門，因安裝位置特殊，要求閥門盡可能靠近釜底，在關閉時，閥門與反應釜之間的空間盡可能小，以減小反應介質反應不充分及介質浪費。

4、釜底球閥不銹鋼主體脫蠟精密鑄造，閥桿防靜電裝置，ISO5211平臺連接設計，方便安裝氣動執行器和電動執行器。氣動型配套附件有單/雙作用氣動執行器，隔爆型電磁閥，本安型電磁閥，隔爆型信號反饋，空氣過濾減壓閥及手動裝置�；蛞罁脩籼峁┑膮颠M行配置。

5、氣動斜桿式釜底球閥有接觸面凸緣和弧面設計2款產品，105°的傾斜角閥桿設計，避免安裝執行器與罐底接觸。產品有凸緣與弧面設計，在閥門關閉時，球面弧形*避免物質殘留。

設計特點：

1、斜閥桿：平臺與閥體成為105°傾斜，避免執行器與罐底干涉。

2、平臺：ISO5211標準連接，可直接安裝制動執行裝置。

3、弧形法蘭：弧形焊接法蘭與閥體成三片式結構，便于安裝與維護。

4、球體：球體在90°關閉時，球體與弧形法蘭相接，減少積料。

5、閥座采用MOC碳纖，可應用在介質220℃范圍。

6、閥體內腔精加工，物質流動通暢。

7、平臺帶調節，調動填料密封。
