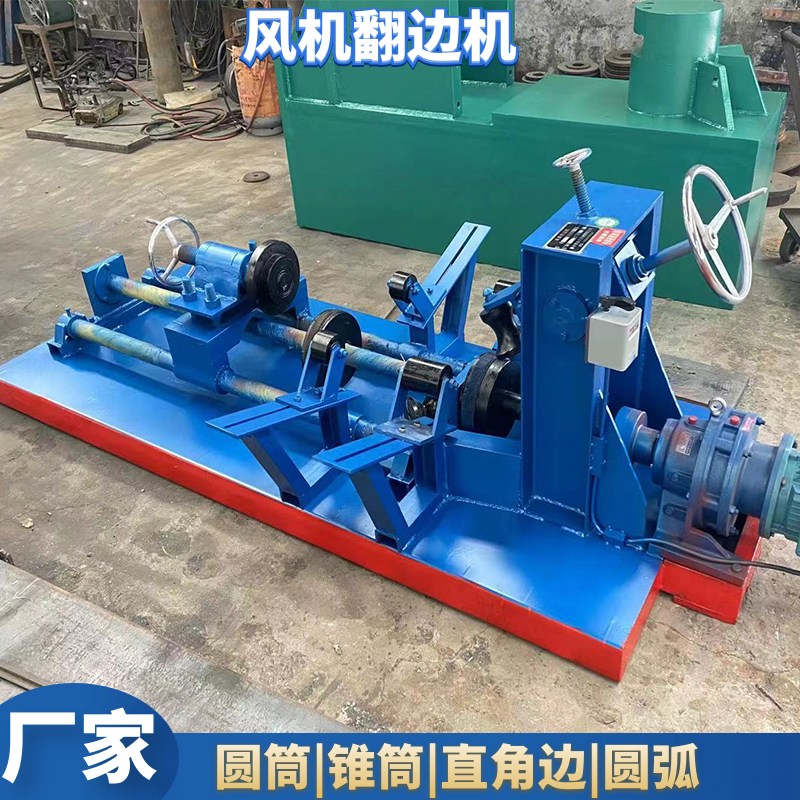

4*1500圓筒翻邊機

一：機器概況

圓筒翻邊機是我公司在風機制造行業生產的專業成型設備，該機操作簡便，更換模具快捷，能耗低，效率高。單人操作即可完成風筒翻遍制作，另該機可完成集風器旋壓成型，進風口翻邊，是風管風機制造行業的理想設備。主要用于軸流風機外殼和離心風機進風口制作。也是圓型和錐型金屬筒法蘭邊制作的理想設備。

二、機器的用途與適用范圍

本機為圓筒兩端翻邊設備。主要用于圓筒、風筒兩端翻邊，一般為直角邊或者弧度邊，該機器均可完成，圓筒翻邊機廣泛適用于風機、人防、通風等機械行業。

三、機器的主要規格與技術參數

電動機：Y100-4-4KW
主軸轉速：33.5r/min
減速機 BWD-3-43-4KW
翻邊風筒板厚:標準產品≤4mm           可訂做≤6mm

翻邊寬度:標準產品≤50mm         可訂做≤55mm

風筒直徑范圍:標準產品φ200-2000mm    可訂做φ100-3500mm
風筒長度范圍:標準產品300-4000mm      可訂做180-6000mm

備注：可按客戶要求進行非標制作。

四、機器的主要結構與工作原理

該機結構形式為二模側旋壓式。下模安裝在主動軸上，由電機帶動，需要旋壓工件放到上模上面，通過調節二端四個托輥和后頂輪控制圓管不讓其左右、前后擺動。上模在45度角處向下方旋壓，當上輥的下壓力超高材料的屈服極限時，便使所卷制的材料變形，根據要求當達到需要弧度或角度時，停止向下受力完成一次操作。

五、設備特點：

1.我公司所生產的風筒翻邊機結構緊湊，操作方便，使用壽命長，全部滾壓輪均經過熱處理。硬度在HRC45——55之間。

2.動力采用4KW電機，具有耗力量大穩定性好等特點。

3.采用擺線針減速機,整臺機器更穩固，更耐用，加40號機械油。

4.可翻范圍大小可調，能翻軸流風機等風筒的直角邊和喇叭口。

5.機械效率高、故障少、壽命長:本機主要傳動嚙合件使用優質合結鋼制造,工作輥端軸承選用引進國外技術生產的軸承支撐，承載能力大，而且降低摩擦引起的功率損耗， 因此機械性能好,耐磨性能好,再加采用滾動摩擦,故使之故障少、壽命長。

6.拆裝方便,容易維修:本機采用整體結構，設計合理，剛性強，拆裝簡單便于維修。

六、訂貨須知:

用戶在購買設備時一定要提供以下數據

1.加工板厚范圍

2.加工圓筒直徑范圍

3.加工圓筒長度范圍

4.翻邊寬度范圍

5.鋼板材質

七、安裝使用：
1.把設備放在平整的混凝土地面上保持平穩，無需地腳固定。
2.在使用時，必須將減速機、鏈條以及絲杠處添加潤滑油。

3.開關按照操作規程操作，并詳閱使用說明書；

4.要經常保持機器清潔，定期更換使用支撐耐磨膠墊。
