亚洲成色777777在线观看影院_亚洲精品午夜精品_97超级碰碰碰_久久久精品美女_亚洲色图av在线_欧美精品少妇videofree_欧美日韩成人精品_久久久精品在线_国产精品一区二区三区成人_欧美一级高清免费播放_亚洲美女免费精品视频在线观看_久久久久久欧美_2021国产精品视频_九九视频直播综合网_91亚洲永久免费精品_欧美日韩免费观看中文

樂山防火隔離帶供貨廠家

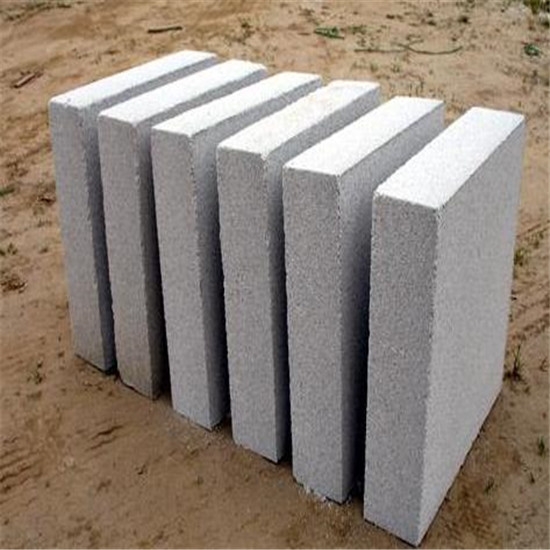

生產工藝編輯
1、上料、混合：通過上料系統將定量的水泥、發泡劑、穩泡增強劑加入攪拌機，干混30秒鐘；
2、攪拌：將定量的溫水加入攪拌機，濕攪拌2分鐘；將定量的發泡劑加入攪拌機攪拌8-15秒鐘；
3、注模、發泡：隨即將漿料注入模具內發泡，發泡過程約3-5分鐘；
4、初期養護：注模完成后靜置若干小時進行初期養護；
5、脫模：待發泡水泥保溫板完成初凝，具備初期強度時即可脫模；
6、切割：具備一定強度的發泡水泥保溫板毛坯脫模后即可進行切割，切割規格根據需要調整切割刀片進行；
7、成品養護：發泡水泥保溫板養護齡期應不低于7天。

1、安裝發泡水泥保溫板1）、標準板規格尺寸為300*300，對角線誤差小于3mm，如需切割可采用小型切割鋸切割，保溫板尺寸允許偏差為±2。

2）、網格布翻包：門窗洞口、變形縫兩側等處粘網格布，總寬度約200，翻包部分寬度為80，具體做法如下：網格布裁剪長度為180加板厚。首先在翻包部位抹長度為80寬度為2的專用粘結劑，然后壓入80長的網格布，余下的甩出備用。

3）、將配置好的專用粘結劑涂抹在復合發泡水泥板的背后，粘結劑壓實厚度約為3，為保證粘結牢固，采用滿沾法，也可采用條粘法和條點法。

4）、條粘法：用齒口鏝刀將專用粘結劑水平方向均勻的抹在發泡水泥板上，條寬10，厚度10，中距50。

5）、條點法：用抹子在每塊板周邊及中間抹專用粘結劑，再在發泡水泥板分隔區內抹直徑為50，厚度為10的灰餅。

6）、將抹好專用粘結劑的發泡水泥保溫板板迅速粘貼在墻面上，以防止表面結皮而失去粘結作用。

7）、發泡水泥保溫板粘上墻后，應用2米靠尺壓平操作，保證其平整度及粘貼牢固，板與板之間要擠緊，不得有縫，因切割不直形成的縫隙，用粘結劑塞入并抹平。每粘完一塊板，應將擠出表面的專用粘結劑清除。

8）、發泡水泥板粘貼應分段自下而上沿水平方向橫向鋪貼，每排板應錯縫1/2板長，局部錯縫不得小于100。

2、安裝固定件：

1）固定件在發泡水泥保溫板粘貼8小時后開始安裝，并在其后24小時內完成。按設計要求的位置用沖擊鉆鉆孔，孔徑10，鉆入基層墻體深度約為60，固定件錨入基層墻體的深度約為50，以確保牢固可靠。

2）固定件個數按每塊板設置一個。

3）自攻螺絲應擠緊并將工程塑料膨脹釘帽與復合發泡水泥板表面齊整或略擰入一些，確保膨脹釘尾部回擰，使其與基層墻體充分錨固。

3、打磨：

1）、發泡水泥保溫板接縫不平處應用粗砂紙打磨，動作為輕柔的圓周運動，不要沿著與板接縫平行的方向打磨。

2）、打磨后及時將浮灰用刷子清理干凈。

4、作裝飾線角：

1）、根據設計要求用墨線彈出需要做線角的位置，并進行水平和豎直方向校正。

2）、凹線角使用開槽器將板切成凹口，凹口處不小于15 。

3）、凸線角應按設計尺寸切割后，在線角及對應發泡水泥保溫板兩面刷界面劑一道，再涂滿專用粘接劑，使其粘貼牢固。

5、抹底層聚合物砂漿：

1）、聚合物砂漿的配置同專用粘結劑。

2）、將配置好的聚合物砂漿均勻的涂抹在板上，厚度為2

6、壓入網格布：

1）、網格布應按工作面的長寬要求裁剪，并應留出搭接寬度。網格布的裁剪應順經緯向進行。

2）、在門窗等洞口周圍網格布翻包，四角均應附加一層網格布加強，整幅網格布應在洞口周邊翻包及附加網格布之上。

3）、在洞口及網格布翻包部位的擠塑板正面和側面，均涂抹聚合物砂漿（只允許此處的保溫板端邊抹聚合物砂漿）。將預先甩出的網格布沿板厚翻轉，并壓入聚合物砂漿中。

4）、將整幅網格布沿水平方向繃直繃平，注意將網格布內曲的一面朝里，用抹子由中間向上、下兩邊將網格布抹平，使其緊貼。網格布水平方向搭接寬度不小于100，垂直方向搭接長度不小于80，搭接處用聚合物砂漿補充底層砂漿的空缺處，不得使網格布皺褶、空鼓、翹邊。

5）、在凹凸線角處，應將窄幅網格布埋入底層聚合物砂漿內，將整幅網格布在窄幅網格布之上，搭接寬度80。

6）、在墻身陰陽角處兩側網格布雙向繞角相互搭接，各側搭接寬度不小于200。

7、抹面層聚合物砂漿：

抹完底層聚合物砂漿并壓入網格布后，待砂漿凝固至表面不粘手時，開始抹面層聚合物砂漿，抹面厚度以蓋住網格布為準。

樂山防火隔離帶供貨廠家用無機材料將填料粘結成型后，再將坯體浸漬于有機單體中，使其在一定條件下聚合。對板材而言，底層使用價格低廉而性能穩定的無機材料，面層用聚酯和大理石粉制作。無機膠結材料可用各種水泥、石灰和熟石膏等。有機單體可用苯乙烯、甲基丙烯酸甲酯、醋酸乙烯、丙烯腈、二氯乙烯、丁二烯、異戊二烯等。這些單體可以單獨使用、組合使用，也可以與聚合物混合使用。燒結型人造大理石該方法與陶瓷工藝相似。將斜長石、石英、輝石、方解石粉和赤鐵礦粉及部分高嶺土等配合，一般配比為：粘土4%，石粉6%。
