安徽亞威龍門加工中心廠家安徽亞崴辦事處

	價格：元(人民幣)	產地：臺灣
	最少起訂量：1臺	發貨地：臺灣
	上架時間：2021-12-06 16:44:09	瀏覽量：1091
	亞崴機電（蘇州）有限公司
	經營模式：生產加工	公司類型：外商獨資
	所屬行業：加工中心	主要客戶：航太，汽車，造船，能源，通訊等
	在線咨詢

聯系方式

聯系人:陳經理 (先生)	手機:13621761418
電話:	傳真:
郵箱:cpjcnc@126.com	地址:江蘇省吳江經濟技術開發區東太湖大道4888號

詳細介紹

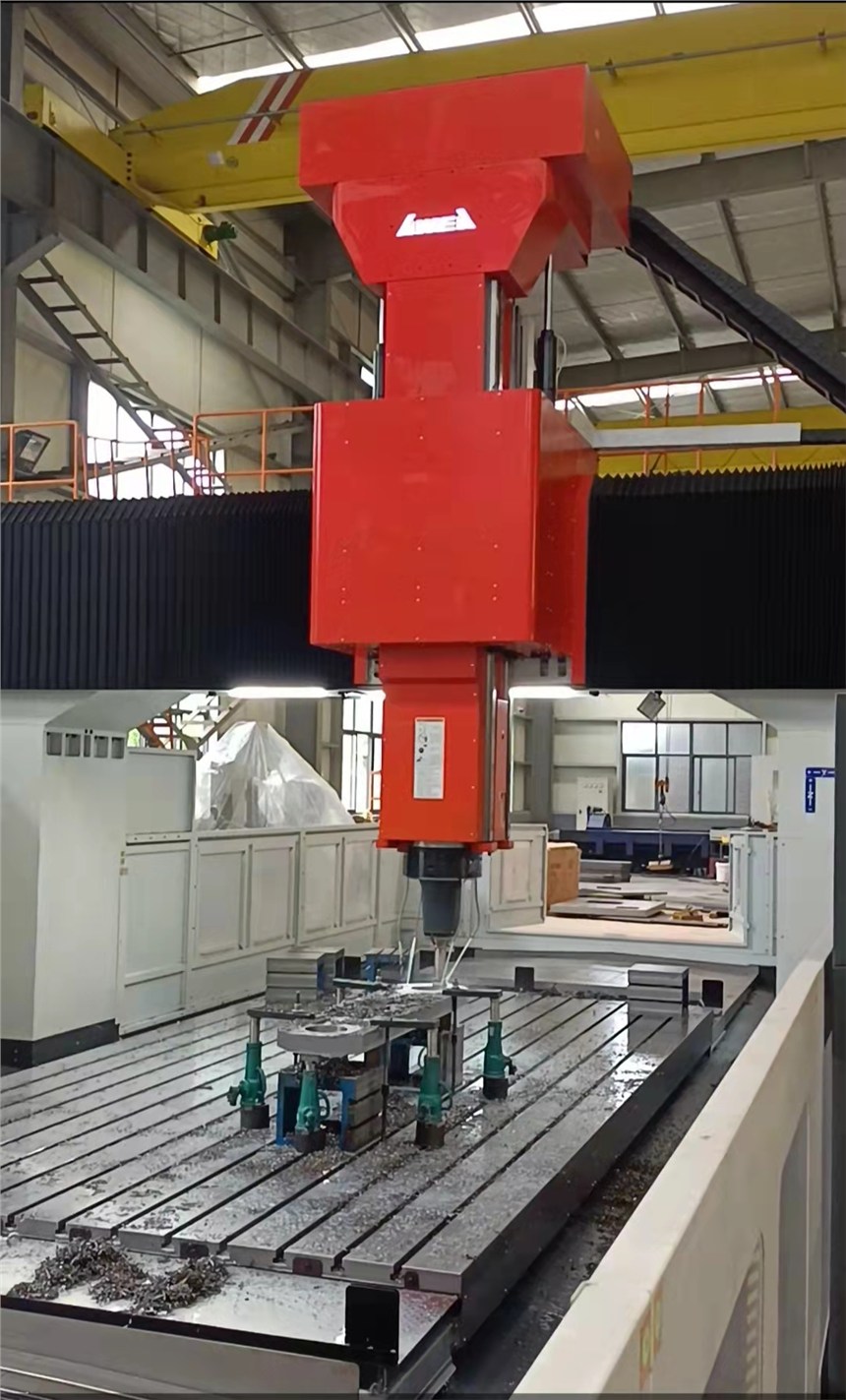

htp-overview-intro 高剛性龍門型加工機

藉由大扭力主軸與超高剛性的結構設計，賦予本系列突出的重切削能力，任何欲提高切屑移除率、減少加工循環，或各種不易切削材質的加工難題，都可交由 HTP 系列輕易克服

高強度主軸頭結構

U 型鞍座配合 Z 軸四滑軌、十滑塊的高剛性設計，讓主軸頭獲得穩固的支撐，即使 Z 軸長行程懸伸切削，亦可維持優異的加工精度

一般機型

化的滑軌配置

高規格的四滑軌底座與三滑軌橫樑，讓 HTP 系列的結構剛性、載重能力與精度穩定性，凌駕市面上其它同級機種

彈性的五面加工模組

可選配自動交換頭庫與立臥換刀系統升級為五面加工機

新一代亞崴全自動附加頭系列

優異的排屑與冷卻能力

標準配備二支彈簧式捲屑器與鐵屑輸送機，切屑移除效能極佳。而 1,000L 大容量水箱可有效抑制切削液熱溫昇，確保加工精度

vphs-construction-intro 超高剛性結構FEA 有限元素分析

所有結構件皆透過 FEA 有限元素分析，具有設計化、結構輕量化等優點，確保整機的結構剛性

精密手工鏟花

立柱、底座、橫樑等關鍵接觸面皆經過精密手工鏟花程序，以達成的組裝精度及均衡負載

滾柱型線性滑軌

三軸軌道採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升

三軸精度回饋系統

採用半閉迴路設計，螺桿尾端直接與解碼器結，精確反應螺桿轉動位置，確保良好的定位精度

guideways_base 四滑軌底座 ( X 軸 )

高剛性底座採用複合式四滑軌設計，底座尺寸依行程長度比例加大，消除工作臺懸垂問題，確保支撐剛性

對稱式中心驅動

X 軸滾珠導螺桿在運動軸向中心，提供高精度與重負荷的軸向進給能力，避免因偏置驅動所產生的移動件游離與導軌磨耗不均勻現象產生

guideways_support 三滑軌橫樑 ( Y 軸 )

大尺寸橫樑採用段差式三線軌設計，支撐剛性較傳統平行式軌道優異甚多，有效避免頭部自重懸垂，顯著提升本系列重切削能力並維持長時間的超高精度

封閉式配重系統

封閉式主軸液壓配重系統結合大容量蓄壓瓶設計，不僅環保且具備極佳的動態響應

vphs-atc-intro 五面加工能力

選配自動交換頭庫與立臥換刀系統成為五面加工機，工件經一次設定即可高效率完成五面加工任務

高效率自動交換頭庫

頭倉頭庫可儲置頭蓋與臥式附加頭。頭倉移動的軌道採用高精密線性滑軌，提供快速的附加頭交換能力

頭庫與機器整合為一體的設計，節省佔地空間。此外，各頭倉皆配置獨立活動門，僅於換頭時開啟，防止切屑汙染頭庫

高可靠度立臥換刀系統

所有換刀動作及換刀點皆有檢知器及時序掃描，確保換刀之穩定性及可靠度

標準 32T 換刀系統，另可選用 40 / 60 / 90 / 120T 刀庫

Automatic head storage compartment

雙頭倉自動交換頭庫

Automatic head storage compartment

雙頭倉自動交換頭庫

Swing type head storage

手動交換頭庫

Vertical ATC

立式換刀

Horizontal ATC

臥式換刀

五面座標轉換系統

標配五面加工座標轉換系統，座標系可隨加工面的不同自動轉換，節省加工時間

Multi-face 3D coordinate rotation

直線指令

鑽孔

斜線座標系

( 需選配萬向頭 )

斜面座標系

Automatic Milling Heads 新世代自動附加頭系列

由亞崴自主研製的新一代全自動附加頭，規格齊全，與機器的匹配性更勝前一代設計，有效將亞崴龍門型加工機的性能發揮到極致

全系列自動頭、自動刀

更多的轉速規格

全系列選配主軸中心出水功能

35 度附加頭 35° Head

自動頭、自動刀

C 軸自動分度定位：5° / 2.5°

高轉速：3,000 / 4,500 rpm

輸出功率：22 kW ( 30 HP )

選配主軸中心出水功能

90 度附加頭 90° Head

自動頭、自動刀

C 軸自動分度定位：5° / 2.5°

高轉速：3,000 / 4,500 rpm

輸出功率：22 kW ( 30 HP )

選配主軸中心出水功能

延長頭 Extension Head

自動頭、自動刀

高轉速：3,000 / 6,000 rpm

輸出功率：22 kW ( 30 HP )

選配主軸中心出水功能

AC 軸全自動萬向頭 ac_spindle

自動頭、自動刀

高轉速： 3,000 / 4,500 rpm

輸出功率：22 kW ( 30 HP )

選配主軸中心出水功能

	A 軸	C 軸
分度定位	自動1° / 2.5° / 5°
旋轉角度	± 110°	0° ~ 360° (不可續分度 )

更緊實的外型設計

Compact layout design

更緊實的外型設計

有效降低頭部干涉

更微細的分度定位

Finer degree indexing

A 軸分度定位

? 5° ? 2.5° / 1°

更完善的冷卻系統

Better cooling and chip removal

主軸環狀出水

主軸中心出水

重要諸元
列印此頁面	HTP-4025	HTP-5025	HTP-6025
X 軸行程	4,000 mm	5,000 mm	6,000 mm
Y 軸行程	2,500 mm ( 選配 3,200 )
Z 軸行程	1,000 mm ( 選配 1,200 / 1,400 )
雙柱間距離	2,700 mm
主軸鼻端至工作臺面距離	200 ~ 1,200 mm ( 選配 200 ~ 1,400 / 200 ~ 1,600 )
工作臺
工作臺尺寸 ( X x Y )	4,020 x 2,400 mm	5,020 x 2,400 mm	6,020 x 2,400 mm
工作臺載重量	15,000 kg	18,000 kg	20,000 kg
主軸
主軸內孔規格	BBT50 ( ISO 50 )
主軸馬達 ( 續 / 30 分 )	22 / 26 kW ( 選配 30 / 37 )
主軸轉速	齒輪式 4,000 rpm
三軸進給
X 軸快速進給速率	15 m/min.	10 m/min.
Y / Z 軸快速進給速率	12 m/min.
切削進給速率	1 ~ 10 m/min.		1 ~ 5 m/min.
刀庫
刀庫容量	32 支刀 ( 選配 40 / 60 / 90 / 120 )
刀具長度	350 mm ( 選配 400 )
刀具重量	20 kg
刀具直徑 / 鄰刀空	? 127 / ? 215 mm
精度
定位精度 ( JIS B 6338 )	± 0.015 mm / 全長
定位精度 ( VDI 3441 )	P ≤ 0.030 mm / 全長	P ≤ 0.040 mm / 全長	P ≤ 0.050 mm / 全長
重現精度 ( JIS B 6338 )	± 0.003 mm
重現精度 ( VDI 3441 )	Ps ≤ 0.025 mm	Ps ≤ 0.030 mm	Ps ≤ 0.035 mm
一般規格
切削液容量	1,000 liter
潤滑油箱容量	6 liter
油壓系統容量	100 liter
氣壓壓力需求 ( 少 )	5 ~ 8 ( 5 ) kg / cm2
電力需求	AC 220 ± 10 % Vac / 高 80 kVA
機器淨重	41,000 kg	45,000 kg	49,000 kg

本公司保留因技術需求，隨時更改內容及文字之權利。
