1、總則

1.1 東昌通信電纜CPEV-S2*2*0.8MM制造商本規范書提出的是限度的技術要求，并未對一切技術細節做出詳細規定，也未充分引述有關技術標準和規范的條文。

1.2 本規范書經買賣雙方確認后，作為訂貨合同技術附件與合同正文具有同等效力。

2、型號：HSGWP22-2*5L

3、東昌通信電纜CPEV-S2*2*0.8MM制造商電纜使用環境條件

3.1 溫度：＋45℃

3.2 溫度：－25℃

3.3 海拔高度：≤1000m

3.4 地震烈度：7度

4、所遵循標準和規范

表1    引用標準一覽表

5、技術條件

5.1 一般要求

5.1.1 電纜在各種情況下敷設，尤其在托架及導管中彎曲時，能經受住產品標準規定的彎曲半徑，能滿足施工時對電纜的拉力及側壓力。

5.1.2 電纜適用于強電、弱電和介于強電和弱電區域的數字通信系統、局域網和綜合業務數字網。具有屏蔽和抗強電磁干擾功能。電氣性能穩定。

5.2 電纜結構

5.2.1 導體

導體由質地均勻，無缺陷的退火銅線構成。銅的性能符合IEC28.

導體為實心，具有圓形截面，標稱直徑為0.5mm，允許有接頭，接頭處的抗拉強度不低于無接頭實心導體的85％。

5.2.2 絕緣

絕緣為聚烯烴，其厚度應使成品電纜符合規定的要求，且絕緣標稱厚度適用導體的連接方法。

絕緣色譜符合合同規定要求，顏色易于辨認并符合GB6995.2中規定的標準顏色。

5.2.3 電纜元件

電纜元件為4對313對絞線組，經適當扭絞，再加以屏蔽、護套而構成。

5.2.3.1 元件屏蔽

元件屏蔽為繞包一層鋁塑復合帶，其搭蓋率不小于20％。

元件纜芯為非吸濕性包帶保護層。

5.2.3.2 元件護套

元件護套為熱塑性材料，顏色由用戶與生產廠家聯系決定。

5.2.4 電纜成纜

電纜元件應絞合成纜，纜芯可以具有非吸濕性包帶保護層。

5.2.5 屏蔽

電纜由銅帶屏蔽和一根于銅帶接觸的引流線組合而成，銅帶繞包搭蓋率不小于20％。

5.2.6 內護套

銅帶屏蔽外應擠包一層PE材料作為內護套。

5.2.7 鋼帶鎧裝

鋼帶鎧裝采用雙層鍍鋅鋼帶間隙繞包而成，其性能符合GB2952.3的相關規定。

5.2.8 東昌通信電纜CPEV-S2*2*0.8MM制造商護套

護套采用擠包阻燃聚氯乙烯而成，顏色由用戶與生產廠家聯系決定。

5.2.9 電纜標志

每根電纜上應標有生產廠廠名、制造年月、電纜型號和連續長度等。

6、技術規范

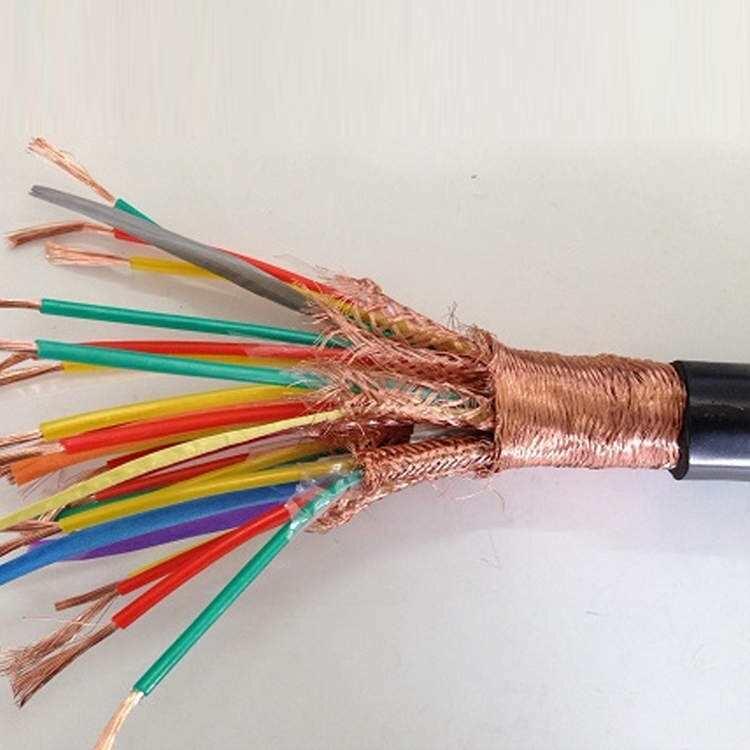

6.1 電纜結構圖

6.2 東昌通信電纜CPEV-S2*2*0.8MM制造商電纜性能

l 導體電阻值≤95Ω?km.

l 電阻不平衡性不大于3%

l 介電強度：在導體與導體及導體與屏蔽間，直流1kV/1min不擊穿

l 絕緣電阻值大于150MΩ?km

l 電容不平衡：10MHz頻率下，100MΩ/m

l 傳輸頻率：100MHz

l 任意線對衰減：1 MHz時3.1dB/100m，100 MHz時33.0 dB/100m。

l 近端串音：1MHz時62dB, 100MHz時32dB

l 特性阻抗：100Ω
