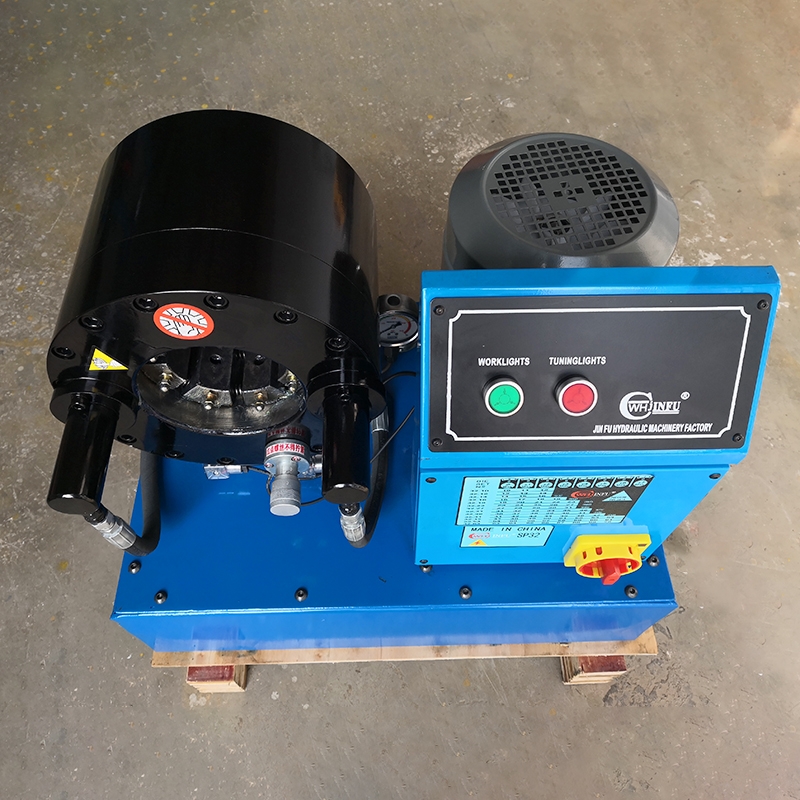

SP32型壓管機技術參數

模具收擴(Die Opening & Closing)：     +/-25mm

大張口(Opening without dies)：       136mm

電機功率(Motor Size)：                3Kw

電源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph

張合全程總耗時(Full Crimping Cycle)    20S

扣壓控制精度(Accuracy)：             0.02mm

扣壓后產品不圓度(Un-even)：          ≤0.1mm

整機重量(Weight)：                   200Kg

模具規格(Die-sets)：                 15 19 23 27 31 36 41 47 53* 58* 67*

外型尺寸(長×寬×高) Dimensions：      650×450×650mm

SP32模具使用范圍(Die-chart)

模具規格 Die No.	使用范圍 Range	模具長度 Length	模具規格 Die No.	使用范圍 Range	模具長度 Length
6	15-18	60	32	42-49	70
10	18-21	60	38	49-62	70
13	21-24	60	51	62-70	70
16	24-28	60
19	28-35	70
25	35-42	70

用   途

主要用于管件與金屬接頭的扣壓或鋼管的縮小，如高低壓油管，輸油管、機油管、剎車管，空調管、動力轉向管、油門拉線、換檔線、供油管、高壓洗車水管、空壓機氣管、礦地氣管、醫療氣管、焊接用氣體管、洗衣機水管、衛浴軟管、水暖管、鐵氟龍管、編織管、線管、鋼絲繩、橋梁通水管、橡膠管、腳手架、掃地桿、大棚支架、蚊帳鋼管支架、消防管等橡膠管、硅膠管、纖維管、塑膠管、鐵氟龍管、編織管的扣壓，廣泛用于車輛、工程機械、液壓機械、焊割設備、油田、礦地、建筑、衛浴裝修、消防、礦山、管件等行業

安裝調試

搬運：壓管機適宜采用叉車搬運，并以壓管機底部受力，壓管機嚴禁倒置。特別添加抬手，方便沒有叉車的用戶隨意搬置。嚴禁搬抬壓管機頭及電機、電器箱部位。

安裝：壓管機需水平放置在穩固的地基上，并作接地處理。
注油：打開油箱蓋，油箱中加入46液壓油到油位表2/3位置。

接電：將電源線接在壓管機規定的電源上，啟動電機觀察轉向，電機轉向應與電機所標方向一致。如果電機轉向和所標方向不一致，請調換其中兩根火線位置。

千分尺：用于調節扣壓膠管收縮量的大小，逆時針半周多壓進1mm，順時針半周少壓進1mm。

壓力調整：壓管機系統大壓力為31.5Mpa，靠溢流閥調整，順時針調整壓力增大，逆時針調整壓力減�。ǔ鰪S時已調好，可以自行調整）。模具張開速度調整：模具張開速度的快慢，由分流閥控制，順時針調整，張開速度加快，逆時針調整，張開速度減慢，但張開速度過快會使噪音增大，佳值不大于10Mpa（出廠時已調好可以自行調整）。

注意事項

1.扣壓時要盡可能將接頭置于模具中心，不要壓在六角螺母上。
2.防止工具和其他異物進入壓管機頭內。
3.每次在工作完畢后使八塊模座張開到大程度，這樣可使彈簧處于張開狀態保養好彈簧，油缸也處于泄壓狀態延長油封的壽命。

使用說明

1)加好液壓油，使用46號抗磨液壓油30公斤。
2)接好電源.
3)安裝好你所需要的模具。
4)電機開關控制電動機。
5)啟動開機后看電動機是否順時針方向運轉。
6).微調應與進退開關配合使用，向順時針方向旋轉即大，反之即小，然后再按一下進退按鈕，即停止工作。
7)進退開關的“合�！睘榭s小，“開�！睘橥碎_
8)客戶要拆裝磁吸開關清洗，按照我公司的線路圖安裝。（如擅自更改顏色及拆裝，不遵守線路圖裝置，本公司一律不負責保修）
