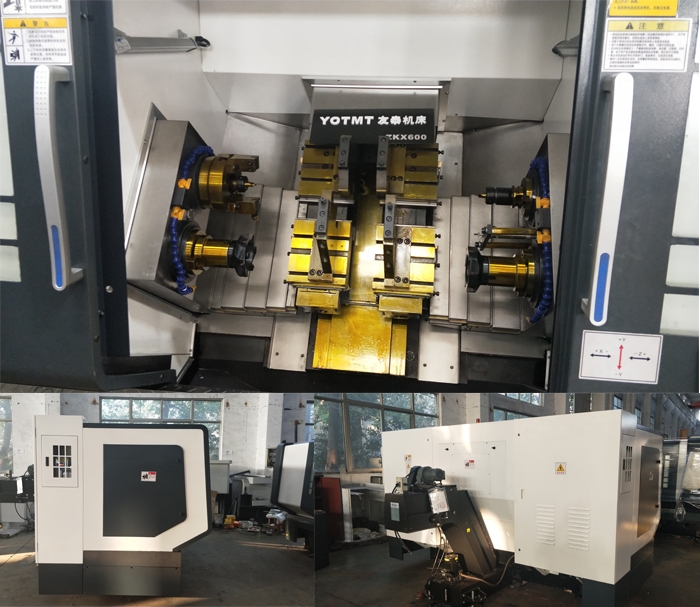

XS200-2500斜床身銑端面打中心孔機床介紹

        XS200-2500斜床身銑打機是一款中大型銑打機，主要針對20-200軸類零件銑端面鉆中心孔加工是，設備可配置氣動松拉刀快速換刀機構，可以實現多種特征的加工。

設備采用四軸Z1、X1，Z2、X2坐標結構驅動，伺服系統控制，可以對各種軸類零件一次裝夾，同時完成兩端面銑削、鉆中心孔加工、攻螺紋等加工。

XS200-2500斜床身銑打機布局及控制原理

        XS200-2500型銑打機采用45°斜床身位三工位布局，Z1、Z2主要實現工件總長銑削控制以及鉆中心孔控制孔深和退讓刀的控制；

        X1、X2實現各工位之間的轉換以及銑削平面的位移，主軸旋轉由主軸伺服驅動器控制，為機床提供主切削動力。

  工件采用大行程自定心同步夾鉗夾緊，設備設有軸向定位系統，方便大型工件的自動軸向定位功能。

斜床身銑端面打中心孔機床XS160-1600主要特點

1、床身：采用整體斜床身結構，加寬導軌跨距及加大導比用于提高設備剛性。HT300高級樹脂砂鑄造工藝，經有限元分析計算，合理的加強筋結構，嚴格經過二次時效處理。導軌磨削采用粗磨冷確后精磨的工藝，提高了導軌精度；

2、導軌：高剛性矩型導軌，滑臺面經貼塑處理，降低磨擦系數，避免爬行現象，容積式潤滑系統供給，潤滑充份，采用大直徑預拉伸雙螺母精密滾珠絲杠傳動，剛性強，絲杠兩端配有聚氨酯緩沖裝置，使用壽命更長；

3、夾具：采用特別研發的液壓自定心虎鉗，性能穩定，裝夾方便，夾持力強。特別研發的夾具結構不僅具備鉗口中心高度微調功能，更突破了同行業夾具前后調整時難度大、調整精度不受控制，操作不方便的情況。新開發的夾具調整時不僅精度易控制，而且簡單方便，節約了大量的夾具調整時間。并設有軸向自動定位系統，某種程度上更換工件無需對刀；

4、數控系統：設備配置絕對值總線伺服控制系統，開機無需回零即可加工。外置手持操作盒，對刀操作方便，數控系統具有手輪模擬試切功能，有效防止程序編錯造成機床撞車；

5、機床防護：機床采用全封閉防護，經靜電噴涂工藝處理，內部采用不銹剛封閉式防護，美觀大方。
