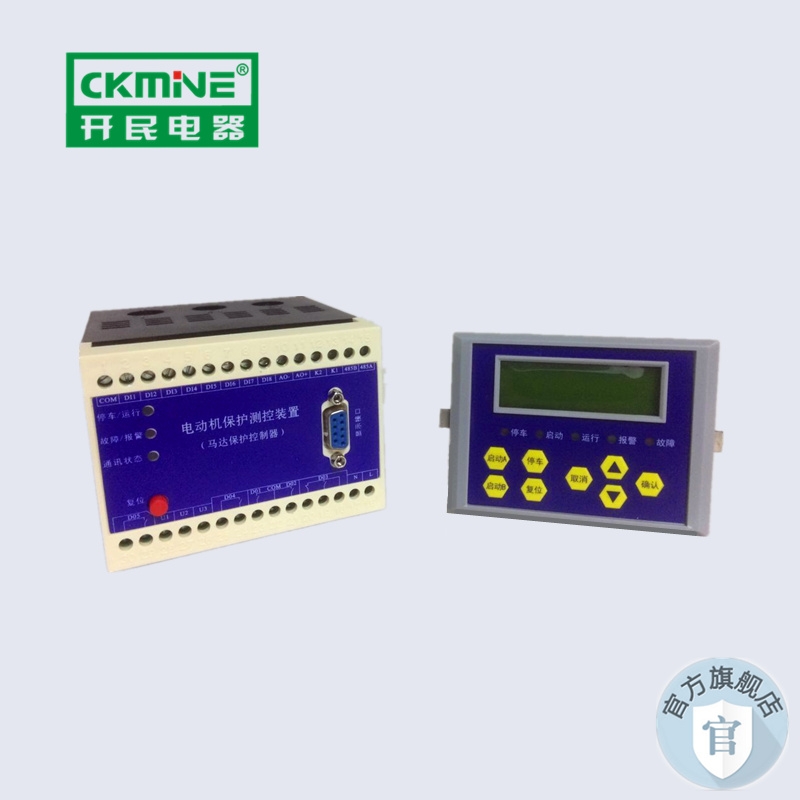

SWM800-A系列電動機管理控制器

1.1 總體概述

SWM800-A系列電動機管理控制器，是按IEC 國際標準開發的智能化、網絡化、數字化低壓電動機保護控制器；其改變了傳統的電動機保護與控制模式，取代了熱繼電器，電流互感器，中間繼電器，變送器等常規電器元件，在實現保護、測量、控制一體化的同時，將先進的網絡通訊技術和分布式智能技術溶入MCC 控制中心中；從而為工業生產過程控制提供了科學有效的現場級保護、測控單元。

? 具有過負載、電流不平衡、接地/漏電、欠電流、堵轉、欠壓、過壓、欠功率、起動加速超時等多種數字式保護功能，滿足直接起動，雙向起動、星/三角起動等起動方式；

? 豐富的記錄功能，可記錄多次故障發生時參數瞬時值，指導故障分析；

? 保護功能配置靈活，方便用戶兼顧安全生產和連續生產的平衡；

? 保護控制模塊與顯示操作單元采用分體安裝結構，安裝/維護極為靈活；

? 實現電動機回路的三相電流、接地電流等多種電參數的測量；

? 可與RTU、PLC 及多種微機工控組態軟件（iFIX、WinCC、Intouch、組態王、MCGS）實現網絡通訊，構成分布式綜合電力監控系統。

1.2 功能概述

配置功能		功能配置
配置功能		標準配置	增選功能
保護功能	過載保護	■
	過電流保護	■
	欠載保護	■
	堵轉過流保護	■
	缺相/不平衡保護	■
	起動加速超時保護	■
	接地保護	■
	外部故障保護	■
	欠電壓保護	■
	過電壓保護	■
	欠功率保護	■
	相序保護	■
	t_E時間保護	■
	漏電保護		■
控制模式	直接起動	■任選一種
	雙向起動
	雙速起動
	星/三角起動
	自耦變壓器降壓起動
	電阻降壓起動
通訊功能	MODBUS-RTU協議		■
	PROFIBUS-DP協議		■
	雙MODBUS-RTU協議		■
開關量輸入	8DI，功能可編程（內置電源）	■
開關量輸出	5DO，功能可編程	■
模擬量輸出	一路4～20mA信號輸出		■
測量功能	三相電流	■
	接地電流	■
	電流不平衡率	■
	熱容量	■
	三相電壓（AC380V）	■
	頻率	■
	漏電電流	■
	有功功率	■
	功率因數	■
	電能	■
定值設定	各種保護定值查詢、整定	■
故障信息	實時查詢故障/報警信息	■
起動參數設定	控制權限、起動等參數查詢、整定	■
系統參數設定	地址、波特率、電機額定值等參數查詢、整定	■

注：在不選配顯示模塊的情況下，DI/DO 狀態、測量功能、定值設定、故障信息、管理信息、起動參數、系統參數的查詢或設定可以通過RS-485 串行通訊接口由計算機來進行。

1.3 性能概述

? 額定工作電源：85～265V AC / 100～280V DC

? 額定電壓：AC380V/660V， 50HZ

? 額定電流： 2A，6.3A，25A，63A,100A自帶電流互感器

250A，630A，800A采用外置電流互感器

? 輸出節點額定容量：阻性AC250V/6A； DC30V/6A

感性AC250V/2A； DC30V/2A

? 開關量輸入：內部24V電源，光藕隔離

1.4 工作環境

? 周圍環境溫度不高于60℃，不低于－25℃；，

? 污染等級2級；

? 安裝類別Ⅲ。

1.5 符號對照表

符號	含義
I_n	控制器額定電流，對應所配電機的上限額定電流
I_g	控制器輸出觸點的額定工作電流
I_Δ_nm	外加漏電互感器的額定電流
I_r	控制器的各種保護電流整定值
I_q	控制器接地電流整定值
I_Δ_n	控制器漏電動作電流整定值
t_r	控制器整定時間
I_r1	電機額定電流
I_r2	堵轉過流保護設定電流
I_r3	欠載保護設定電流
I_r4	缺相或不平衡設定電流
Un	電動機額定電壓
P_n	電動機額定功率
U_s	控制器工作電壓
U_r1	欠壓保護設定值
U_r2	過電壓保護設定值
U_r3	欠電壓重起動保護設定值
t	故障延時動作時間
I	實際線路電流
I_m	控制器上限分斷電流
P_r	欠功率保護設定值
K	過載曲線速率
Kc	接地/漏電保護特性剪切系數
Cc	電機熱容量

2. 技術參數

2.1 測量

項目	范圍	精度
電流	10% I_n～120% I_n	±0.5%
電流	120% I_n～800% I_n	±1%
接地電流	10% I_r1～800% I_r1	±1%
漏電電流	10% I_r1～1200% I_r1	±1%
電壓	20%Ue～120%Ue	±0.5%
頻率	40Hz～65Hz	±0.05Hz
功率因數	-1～1	±1%
功率	0～1000KW	±5%
電能	0～65535kWh	±5%

2.2 保護

功能	項目	內容
控制器額定電流	In	2A，6.3A，25A，63A,100A自帶互感器
控制器額定電流	In	250A，630A，800A采用外置互感器
漏電互感器額定值	I_Δn	30mA～1200 mA
電機額定電流	I_r1	2A(0.5A~2A)；6.3A(2A~6.3A)；25A(6.3A~25A)；63A(25A~63A)；100A(63A~100A)；250A(100A~250A)；630A(250A~630A)；800A(630A~800A)
電機額定電壓	Un	380V/660V AC
控制器工作電源		85～265V AC/DC
過載保護	不動作特性	<105% I_r1，2h內不動作
	動作特性	>120% I_r1，1h內延時動作
	曲線速率K	10 16 24 40 60 80 100 130 180 280 400 600 800 1000 1200 1300
	冷熱曲線比	20%～100%
	冷卻時間	5～1080min
	起動允許熱容	方式一、二
	故障復位方式	手動/自動
	執行方式	跳閘/報警
過電流保護	動作值整定范圍	（100％～1000％）I_r1 +OFF
	延時時間整定范圍	0.5～50S
	執行方式	跳閘/報警
堵轉過流保護	動作值整定范圍	100% I_r1～允許分斷電流+OFF
	延時時間整定范圍	0.5～50S
	執行方式	跳閘/報警
欠流保護	動作值整定范圍	（20％～100％）I_r1 +OFF
	延時時間整定范圍	0.5～50S
	執行方式	跳閘/報警
缺相保護或不平衡保護	動作值整定范圍	5％～60％+OFF
	延時時間整定范圍	0.1～50S
	執行方式	跳閘/報警
起動加速超時	執行方式	跳閘/報警
接地保護	動作值整定范圍	30% I_r1～100% I_r1 +OFF；
	起動延時時間	1～60S
	運行延時時間	1～60S
	剪切系數	1.5～6+OFF
	執行方式	跳閘/報警
*漏電保護	動作值整定范圍	10% I_Δ_m～100% I_Δ_m +OFF
	起動延時時間	1～60S
	運行延時時間	1～60S
	剪切系數	1.5～6+OFF
	執行方式	跳閘/報警
*欠電壓保護	動作值整定范圍	（45％～95％）Un +OFF
	延時時間整定范圍	0.1S～50S
	執行方式	跳閘/報警
*過電壓保護	動作值整定范圍	（105％～150％）Un +OFF
	延時時間整定范圍	0.1S～50S
	執行方式	跳閘/報警
*外部故障	執行方式	跳閘/報警
*外部故障	延時時間整定范圍	0.1S～60S
故障允許分斷電流	整定范圍	6～10％ I_r1+OFF
*欠功率保護	執行方式	跳閘/報警
	動作值整定范圍	20%～95% Pn+OFF
	延時時間整定范圍	1～60S
*相序保護	保護設置	使能/禁止
*t_E時間保護	t_E時間設定t_Ep	1.0S～15.0S+OFF
*t_E時間保護	執行方式	跳閘/報警

注：*為增選功能，訂貨時需注明；

0FF表示功能關閉。

2.3 保護技術特性

SWM800-A系列電動機管理控制器通過對電機的三相電流、三相電壓、漏電電流、接觸器狀態的實時監測，實現對電機的完善保護。各種保護功能相互獨立，多種保護功能有可能同時觸發，但只有最先達到脫扣條件的保護功能發出脫扣命令。

所有保護功能均可通過上位機或顯示模塊根據實際情況進行設置、起動或關閉，調整保護參數。所有保護參數都需要用戶提供。
