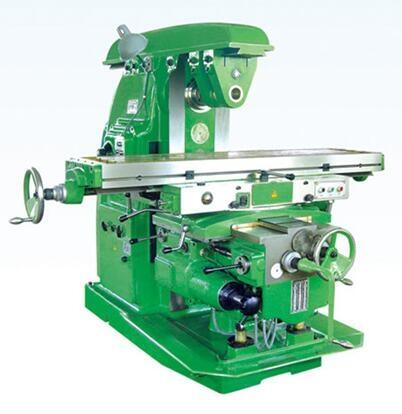

X6140臥式升降臺銑床
|
![]()
|
主要特點和參數：
本機床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、高度銑刀、成型銑刀、端面銑刀等刀具，用以加工各種平面、斜面、溝柱、鑿輪等。?
本機床可根據用戶的需求改用不同的機床附件，如萬能銑頭、圓工作臺、機械分度頭等。
?
1)工作臺尺寸（寬×長）-----------------400×1700毫米
工作臺最大縱向行程（手動/機動）-----???
-900/880毫米
工作臺最大橫向行程（手動/機動）------------315/300毫米
工作臺最大垂向行程（手動/機動）------------380/360毫米
T型槽數-------------------------------------------
3個
T型槽寬度---------------------------------------18毫米
T型槽間距離-------------------------------------90毫米
2)主軸孔徑---------------------------------------29毫米
3)部件間主要尺寸
主軸軸線至工作臺臺面的距離-----------------30 ~410毫米
主軸軸線至懸梁底面的距離-----------------------190毫米
床身垂直導軌至工作臺中央T形槽中心距離---255～570毫米
4)機動性能
主軸轉速級數-------------------------------------18
主軸轉速范圍-----------------------------30～1500轉/分
工作臺進給級別數-----------------------------------18
工作臺縱向進給量范圍---------------23.5～1180毫米/分
工作臺橫向進給量范圍-------------------15～786毫米/分
工作臺垂向進給量范圍--------------------8～394毫米/分
工作臺縱向快速移動速度--------------------2300毫米/分
工作臺橫向快速移動速度--------------------2300毫米/分
工作臺垂向快速移動速度---------------------770毫米/分
5)動力、體積及重量
主傳動電動機功率--------------------------------11千瓦
主傳動電動機轉速-----------------------------1450轉/分
進給電動機功率----------------------------------3千瓦
進給電動機轉速-------------------------------1420轉/分
冷卻泵電動機功率-----------------------------0.125千瓦
冷卻泵電動機轉速-----------------------------2790轉/分
機床外形尺寸（長×寬×高）--------2556×2159×1830毫米
機床重量--------------------------------------3850千克
三? 機床地基圖
四? 機床附件
： ??
|
序 號
|
名 稱
|
規 格
|
數 量
|
備 注
|
|
1
|
雙頭扳手
|
17×19、22×24
27×30、32×36
|
各1件
|
S91-1
|
|
2
|
單頭扳手
|
14
|
1
|
S91-2
|
|
3
|
內六角扳手
|
5、8、10
|
各1件
|
S91-7
|
|
4
|
銑床刀桿
|
Φ27
|
1
|
?
|
|
5
|
拉桿
|
M24×700
|
1套
|
B1S63-1
|
|
6
|
機油油槍
|
?
|
1
|
?
|
|
?? 7
|
照明裝置
|
?
|
?
|
裝于機床上
|
|
8
|
冷卻裝置
|
?
|
?
|
裝于機床上
|
五???
機床保修說明：
凡購買本公司之產品，自購買之日起，皆享有一年之免費保修服務。人為操作不當或天災不可抗拒之因素造成的損壞將適當收取費用。
|
|
