雷力閥門手動扇形盲板閥F43X型

聯系人:張子龍 (先生)	手機:13816762126
電話:	傳真:
郵箱:2544252148@qq.com	地址:江蘇省蘇州市昆山市郁金香路499號金土地智科園J幢雷力閥門

F43X系列手動盲板閥；又稱扇形眼鏡閥、翻板閥、扇形閥，系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。手動盲板閥廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃氣體的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。

手動盲板閥該F43X系列與其他在管路中做絕對切斷的閥門設備相比，手動盲板閥具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能絕對可靠的特點。

結構特點

F43X手動盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。手動盲板閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。

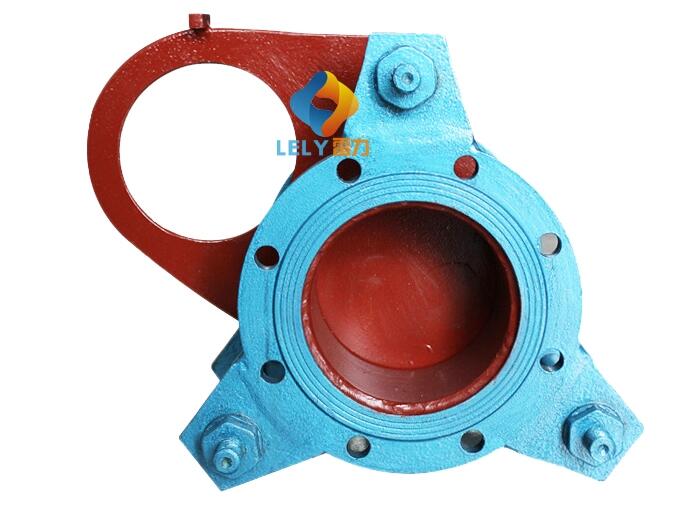

手動扇形盲板閥F43X型

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999主要性能規范

適用溫度	適用介質
-20-300℃	煤氣等有毒、有害、易燃氣體

手動扇形盲板閥在開啟時左、右閥體應有16-20mm的軸向位移。因此，管路在閥門啟閉過程中也應具有滿足上述位移的彈性變形或位移，建議按下述形式安裝。扇形盲板閥在能夠保證管道外力不作用在閥門上的情況下，對安裝位置不做規定。

1、用扳手依次逆時針旋動三個連接螺桿，使閥體與閘板分離并有均衡，適量的間隙（16mm左右）。確認后轉動閘板到工作位置，反向旋動連接螺桿，使閘板與閥體緊密接觸，達到絕對密封的目的。

2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。

3、左右閥體松開時，介質要外溢，為確保安全，應在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，同時請采用通風和其它能保證安全的措施。

4、F43X和F43AX手動扇形眼鏡閥在打開左、右閥體時，應注意閘板會自動掉下，操作時禁止人站在閘板正面，以免發生危險。
