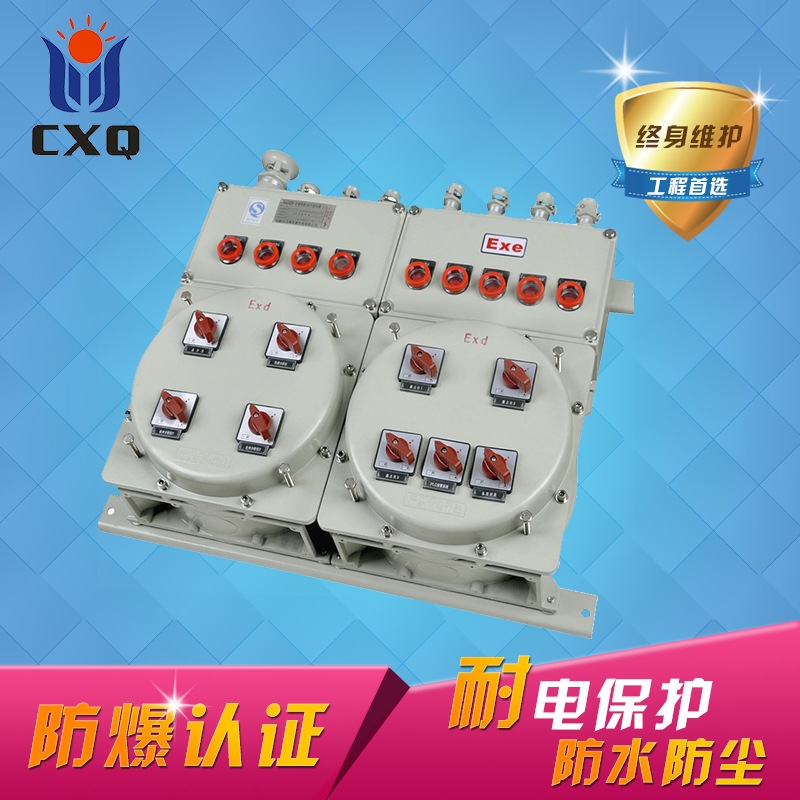

粉塵防爆配電箱柜樣式

適用范圍

1、20、21區、22區危險場所。2、含有爆炸性或可燃性粉塵環境。

產品特點

1、本產品采用平面式塵密結構，具有很強的防塵防水功能。2、鑄鋁合金外殼，內裝高分斷小型斷路器或塑殼式斷路器。3、本產品采用模塊結構,各種回路可以自由選擇組合。4、具有過載短路保護功能,可根據要求增加漏電保護等功能。5、有特殊要求可特制。6、鋼管或電纜布線均可。7、符合GB12476，IEC61241標準要求。

主要技術參數

型號 支路數 支路額定電流（A） 電流外徑   防護等級 進線 出線 XD(M)B58-4 4 1 3 5 10 15 20 25 32 φ18 φ22 φ26 φ30 φ34 φ36 φ18 φ22 φ26 φ30 φ34 φ36 φ10 ~ φ17                     IP65                   XD(M)B58-6 6 XD(M)B58-8 8 XD(M)B58-10 10 XD(M)B58-12 12 XD(M)B58-4K 4 XD(M)B58-6K 6 XD(M)B58-8K 8 XD(M)B58-10K 10 XD(M)B58-12K 12 防爆標志 額定電壓 主回路額定電流（A） 主回路總開關支數 管螺紋 進線 出線 DIPA20 TA T6   380V 220V 60-100-250A   1 G14/4″~ G3″ G1/2″~ G1″



粉塵防爆配電箱柜描述

1、 用途、工作條件

1.1用途：

本產品適用于含有II類B級、C級，T6組以下級別、組別含有爆炸性氣體混合物的危險場所，在交流50Hz、額定電壓220/380V、額定電流至10A的電路中控制接觸器、繼電器、照明及其它電氣設備的接通和分斷之用。

1.2工作條件

a． 海拔高度不超過2000m；

b． 周圍空氣溫度最高不超過+40℃，最低不低于-20℃；

c． 空氣相對濕度不大90%（+25℃時）；

d． 最大降雨強度50mm/10min；

e． 最大輻射強度1.4cal/cm².min；

2、結構與特點

本產品是按照GB3836.1《爆炸性氣體環境用電氣設備“通用要求”》、GB3836.2《爆炸性氣體環境用電氣設備“隔爆型電氣設備”》、GB3836.3《爆炸性氣體環境用電氣設備“增型電氣設備”》設計制造，經國家指定檢驗機關檢驗合格，并頒發合格證。本產品外殼是由鋼板焊接或壓鑄鋁合金（工程塑料）外殼拼裝而成，表面噴塑，外型美觀。壓鑄鋁合金外殼為增型外殼，內裝隔爆型元件（按鈕、開關、信號燈等）組成�？刂葡湓贾们ё內f，具體元件選擇排列，根據用戶提供的原理圖及要求確定，并可按用戶的要求重新設計制造。

3、主要技術參數

3．1主要技術數據

額定電壓：220/380V

額定電流：10A

防爆標志：ExdIIBT6

3．2型號及含義

BXK8050□□□□□□

防爆控制箱                                    防腐等級

設計序號                                      表的種類

按鈕數                                        開關數

電流表數                                      指示燈數

4、裝及

4．1裝及前需切斷前級電源；

4．2進、出線電纜穿過橡膠密封圈，并用墊圈及壓緊螺母壓緊，密封及電纜不得松動；

4．3在拆卸時注意隔爆面不得磕碰、劃傷，并涂204-1防銹油；

4．4控制箱在使用過程中要定期檢查，以其密封性能及良好運行；

4．5內、外接地須良好可靠；

4．6非專業人員嚴禁開蓋裝。

粉塵防爆配電箱柜類型

防塵防水防腐配電箱，防粉塵電控箱，戶外三防箱

用途和工作條件

用途

FXM系列防水防塵防腐配電箱（以下簡稱配電箱），用于單相50Hz、交流220V或380V的各類用電設備的電源分合及電流、電壓顯示。

1. 2工作條件

海拔不超過2000米；

周圍空氣溫度不高于+40℃，不低于-20℃；

空氣相對濕度不大于90%；

無顯著搖動和劇烈沖擊振動的戶內或戶外使用場所。

結構概述

本產品按其結構合理，外形美觀，裝方便，是理想的控制裝置。

產品特點

增型外殼，內裝普通元件；

外殼采用不銹鋼焊接成型，具有外形美觀、耐腐蝕、耐沖擊等特點；

控制開關具有結構緊湊、可靠性好、體積小、通斷能力強、壽命長等優點。多種規格和功能，供用戶自由選擇；

接合處裝有丁橡膠密封圈，具有良好的防水、防塵性能；

按鈕、開關、指示燈、電流表有多種組合型式，由用戶自由選擇，電流表量程由用戶指定；如有特殊要求可特制。

主要技術參數

裝及維護

5．1裝時需將電纜穿過密封圈，并用墊圈及壓緊螺母壓緊，密封及電纜不得松動；

5．2經常檢查各緊固件不得松動，表面保持清潔；

5．3非專業人員不得開蓋；

5．4裝及時必須先切斷前級電源；

5．5接地須良好可靠。

三防配電箱詳細說明：使用環境1、環境溫度-25°至55°。2、裝高度不超過海拔2000m。3、強、強堿、、氨、離子腐蝕，多水、多塵、潮濕等環境。4、廣泛應用于石油、工、倉庫、食品、制藥、軍工等工廠企業。防水防塵配電箱技術參數：額定電壓：220V/380V額定電流：63A-100A防護等級：IP65內裝元件：小型斷路器極數：1P、2P、3P、4P、1PL、2PL、3PL、4PL

防水防塵配電箱訂貨須知

1、用戶訂貨時，須注明配電箱的回路數，各回路相應的電流數，以及斷路器的極數等等。2、必要時提供電氣系統圖。2、有特殊要求請文字說明。

防水防塵配電箱結構特點及作用

1、工程塑料外殼采用玻璃纖維增強不飽和聚酯樹脂材料，通過模具壓制而成，外形美觀。具有抗老、不變形，抗沖擊、抗靜電、耐腐蝕等優點。產品顏色為綠色。

2、不銹鋼外殼通過模具落料、成型工藝加工而成，表面鏡面拋光處理，美觀大方。

3、鋼板外殼表面洗，鈍后采用高壓靜電噴塑處理，防腐等級為F1。

4、G、S兩系列抗強、強堿、、海水、氨、離子腐蝕，防腐等級為F2。

5、G、S兩系列產品為迷宮式防水結構，具有良好的防水、防塵性能，防護等級為IP65。

6、所有外露緊固件均采用不銹鋼，密封件采用硅橡膠，耐油、耐、耐堿、耐高溫。

7、本系列產品適用于交流50Hz，電壓至380V及以下，直流至440及以下，電流100A以內的電路中，作為工作現場中照明控制，電能傳送、動力控制等作用。

8、本系列產品內裝C65高分斷小型斷路器。

9、可帶漏電保護，光電控制等功能。
