永磁機構斷路器柜:
下面對各**特性參數與產品性能的關系分述如下：
1.開距觸頭的開距主要取決于真空斷路器的額定電壓和耐壓要求，一般額定電壓低時觸頭開距選得小些。但開距太小會影響分斷能力和耐壓水平。開距 太大，雖然可以提高耐壓水平，但會使真空滅弧室的波紋管壽命下降。設計時一般在滿足運行的耐壓要求下盡量把開距選得小一些。10kV真空斷路器的開距通常 在9～12mm之間，35kV的則在20～30mm之間。
2.觸頭接觸壓力在無外力作用時，動觸頭在大氣壓作用下，對內腔產生一個閉合力使其與靜觸頭閉合，稱之為自閉力，其大小取決于波紋管的端口直 徑。滅弧室在工作狀態時，這個力太小不能保證動靜觸頭間良好的電接觸，必須施加一個外加壓力。這個外加壓力和自閉力之和稱為觸頭的接觸壓力。這個接觸壓力 有如下幾個作用：
(1)保證動、靜觸頭的良好接觸，并使其接觸電阻少于規定值。
(2)滿足額定短路狀態時的動穩定要求。應使觸頭壓力大于額定短路狀態時的觸頭間的斥力，以保證在該狀態下的完全閉合和不受損壞。
(3)抑制合閘彈跳。使觸頭在閉會碰撞時得以緩沖，把碰撞的動能轉為彈興的勢能，抑制觸頭的彈跳。
(4)為分閘提供一個加速力。當接觸壓力大時，動觸頭得到較大的分閘力，容易拉斷會鬧熔焊點，提高分閘初始的加速度，減少燃弧時間，提高分斷能 力。觸頭接觸壓力是一個很重要的參數，在產品的初始設計中要經過多次驗證、試驗才選取得比較合適。如觸頭壓力選得太小，滿足不了上述各方面的要求；但觸頭 壓力太大，一方面需要增大合閘操作功，另外滅弧室和整機的**強度要求也需要提高，技術上不經濟

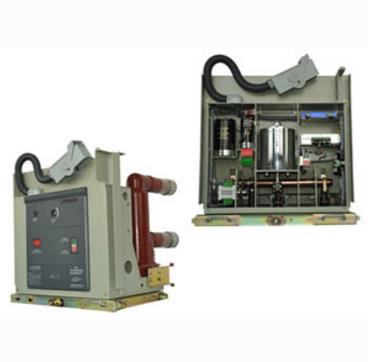

ZN94-12系列戶內高壓真空斷路器配裝CDY型永磁操動機構，適用于三相交流50Hz，額定電壓為12KV戶內高壓開關設備，作為電網設備，工礦企業動力設備的保護和控制單元。本產
品符合GB1984、DL403、IEC56等標準規定。

ZN94-12系列戶內高壓真空新路器即可以做為固定安裝的單元，也可與底盤車配裝作單獨手車使用。

ZN94-12系列戶內高壓真空新路器隨機配備內六花鍵插接式壓合手柄與內六方分閘搖柄。
斷路器總體結構

 ZN94-12系列戶內高壓真空新路器總體結構采用永磁操動機構和滅弧室前后布形式，永磁機構驅動主拐臂（以高精度花鍵軸為轉動支撐）直接作用于真空滅弧室，省去了傳統操動機
構中間傳動環節及復雜易損的儲能和鎖扣裝置，零部件大為減少，極大的簡化了結構，實現了免維護。
永磁機構工作原理
   永磁機構采用了一種全新的工作原理和結構，通過永磁場與電磁場的特殊結合來實現傳統操動機構的全部功能，其結構上的根本區別在于無須脫、鎖扣裝置即可實現合分閘終端位保持，因而零部件數目很少，工作時僅有一個運動部件，極大地提高了婁路器的**可靠性。
  DCY型永磁機構由分合閘一體化線圈，內、外磁軛，動銜鐵及永磁體組成。合閘時電磁場與永磁場正向疊加，驅動動銜鐵到達合閘終端位置，完成合閘觸頭彈簧和分閘彈簧的儲能，
依靠永磁吸合力來實現穩態保持（即雙穩態的合閘穩態保持）。分閘時電磁場與永磁場反向疊加，使合閘保持力驟降到臨界值，在反向電動力、分閘彈簧和觸頭彈簧共同作用下，驅
動動銜鐵到過分閘終端位置，永磁吸合力又將動銜鐵穩態保持在分閘位置（即雙穩態的分閘穩態保持）。該機構設有手動分閘裝置用于二次操作電源故障情況下的緊急分閘操作。
