產品類型名稱
|

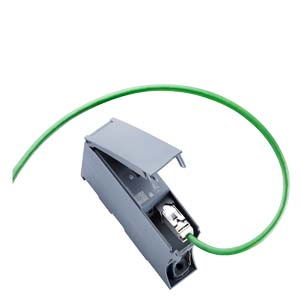

CP 1543-1
|
|
通信處理器 CP 1543-1，用于連接 SIMATIC S7-1500 至工業 以太網；TCP/IP，ISO，不間斷電源， S7 通信， IP-Broadcast/ Multicast， 安全（VPN、防火墻） 診斷 SNMPv1/v3，DHCP， FTP 客戶端/服務器， 電子郵件，IPv4/IPv6， 時鐘同步 通過 NTP， 1個 RJ45(10/100/1000 Mbit)
|
|
傳輸速率
|
|
傳輸率
|
|
|
● 在第一個接口處
|
10 ... 1000 Mbit/s
|
|
接口
|
|
接口數量 / 符合工業以太網
|
1
|
|
電氣連接數量
|
|
|
● 在第一個接口處 / 符合工業以太網
|
1
|
|
電氣連接規格
|
|
|
● 在第一個接口處 / 符合工業以太網
|
RJ45 端口
|
|
電源電壓、電流消耗、功率損耗
|
|
電壓類型 / 電源電壓
|
DC
|
|
供電電壓 / 1 / 來自背板總線
|
15 V
|
|
相對對稱公差 / DC 時
|
|
|
● DC 時
|
3 %
|
|
消耗電流
|
|
|
● 來自背板總線 / DC 時 / DC 時 / 典型
|
0.35 A
|
|
損耗功率 [W]
|
5.3 W
|
|
許可的環境條件
|
|
環境溫度
|
|
|
● 在垂直安裝時 / 運行期間
|
0 ... 40 °C
|
|
● 在水平安裝時 / 運行期間
|
0 ... 60 °C
|
|
● 存放期間
|
-40 ... +70 °C
|
|
● 運輸期間
|
-40 ... +70 °C
|
|
相對空氣濕度 / 25 °C 時 / 無冷凝 / 運行期間 / 最大值
|
95 %
|
|
防護等級 IP
|
IP20
|
|
結構、尺寸和重量
|
|
模塊格式
|
緊湊型模塊 S7-1500 一倍寬
|
|
寬度
|
35 mm
|
|
高度
|
142 mm
|
|
深度
|
129 mm
|
|
凈重
|
0.35 kg
|
|
緊固類型
|
|
|
● S7-1500 異型導軌安裝
|
是的
|
|
產品特點、功能、組件 / 概述
|
|
模塊數量
|
|
|
● 每個 CPU / 最大值
|
8
|
|
● 備注
|
取決于 CPU 類型
|
|
性能數據 / 開放式通訊
|
|
可能的連接數 / 適用于開放式通信
|
|
|
● 通過 T 模塊 / 最大值
|
118; 取決于系統上限
|
|
數據量
|
|
|
● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過 T 模塊 / 最大值
|
65536 byte
|
|
Multicast 設備數量
|
118
|
|
性能數據 / S7 通訊
|
|
可能的連接數 / 用于 S7 通信
|
|
|
● 最大值
|
118
|
|
● 備注
|
取決于系統上限
|
|
性能數據 / 多協議運行
|
|
有效連接數量 / 多協議運行時
|
118
|
|
性能數據 / IT 功能
|
|
可能的連接數
|
|
|
● 作為客戶端 / 通過 FTP / 最大值
|
32
|
|
● 作為服務器 / 通過 FTP / 最大值
|
16
|
|
可能的連接數
|
|
|
● 作為服務器 / nicht übersetzt / 最大值
|
4
|
|
● 作為電子郵件客戶端 / 最大值
|
1
|
|
數據量 / 用作電子郵件的有效數據 / 最大值
|
64 Kibyte
|
|
性能數據 / 遠程控制系統
|
|
協議 / 支持
|
|
|
● TCP/IP
|
是的
|
|
產品功能 / MIB 支持
|
是的
|
|
協議 / 支持
|
|
|
● SNMP v1
|
是的
|
|
● DCP
|
是的
|
|
● LLDP
|
不
|
|
組態軟件
|
|
|
● 需要
|
STEP 7 Professional V14 (TIA Portal) 或更高
|
|
識別和維護功能
|
|
|
● I&M0 - 設備專有信息
|
是的
|
|
● I&M1 - 設備標識/地點標識
|
是的
|
|
產品功能 / 診斷
|
|
產品功能 / 基于網絡的診斷
|
是的; 是，通過 S7-1500 CPU
|
|
產品功能 / 路由
|
|
產品功能
|
|
|
● 靜態 IP 路由
|
是的
|
|
● 靜態 IP 路由 IPv6
|
不
|
|
● 動態 IP 路由
|
不
|
|
● 動態 IP 路由 IPv6
|
不
|
|
協議 / 支持
|
|
|
● RIP v1
|
不
|
|
● RIPv2
|
不
|
|
● RIPnG 用于 IPv6
|
不
|
|
● OSPFv2
|
不
|
|
● OSPFv3 用于 IPv6
|
不
|
|
● VRRP
|
不
|
|
● VRRP 用于 IPv6
|
不
|
|
● BGP
|
不
|
|
● PPP
|
不
|
|
● 通過 DSL 的 PPPoE
|
不
|
|
產品功能 / 安全
|
|
防火墻規格
|
狀態檢查
|
|
產品功能 / VPN 連接時
|
IPSec
|
|
加密運算法類型 / VPN 連接時
|
AES-256, AES-192, AES-128, 3DES-168, DES-56
|
|
驗證法類型 / VPN 連接時
|
預共享密鑰 (PSK)，X.509v3 證書
|
|
哈希算法類型 / VPN 連接時
|
MD5, SHA-1
|
|
可能的連接數 / VPN 連接時
|
16
|
|
產品功能
|
|
|
● 網絡應用程序的密碼保護
|
不
|
|
● ACL - 基于 IP
|
不
|
|
● ACL - 基于 IP 適用于 PLC/路由
|
不
|
|
● 斷開不必要的服務
|
是的
|
|
● 禁用物理端口通訊
|
不
|
|
● 非法訪問日志文件
|
是的
|
|
產品功能 / 時間
|
|
產品功能 / SICLOCK 支持
|
是的
|
|
產品功能 / 轉發時間同步
|
是的
|
|
協議 / 支持
|
|
|
● NTP
|
是的
|
|
配件
|
|
更多信息 / 網絡鏈接
|
|
網絡鏈接
|
|
|
● 至網頁： SIMATIC NET SELECTION TOOL 選型幫助
|
http://www.siemens.com/snst
|
|
● 至網頁：工業通信
|
http://www.siemens.com/simatic-net
|
|
● 至網頁： Industry Mall
|
https://mall.industry.siemens.com
|
|
● 至網頁： 信息和下載中心
|
http://www.siemens.com/industry/infocenter
|
|
● 至網頁：圖片數據庫
|
http://automation.siemens.com/bilddb
|
|
● 至網頁： CAx 下載管理器
|
http://www.siemens.com/cax
|
|
● 至網頁： Industry Online Support
|
https://support.industry.siemens.com
|
|
安全提示
|
|
安全提示
|
西門子為其產品及解決方案提供工業安全功能，以支持工廠、解決方案、機器、設備和/或網絡的安全運行。這些功能是整個工業安全機制的重要組成部分。 有鑒于此，西門子不斷對產品和解決方案進行開發和完善。西門子強烈建議您定期了解產品更新和升級信息。 此外，要確保西門子產品和解決方案的安全操作，還須采取適當的預防措施（例如：設備單元保護機制），并將每個組件納入先進且全面的工業安全保護機制中？赡苁褂玫乃械谌疆a品須一并考慮。 更多有關工業安全的信息，請訪問http://www.siemens.com/industrialsecurity。 要及時了解有關產品的更新和升級信息，請訂閱相關產品的時事通訊。更多相關信息，請訪問 http://support.automation.siemens.com。(V3.4)
|
