2.技術參數
|
型號
|
CS-AL-7R
|
|
使用溫度℃
|
5~80
|
|
原始壓力損失MPa
|
≤0.25
|
|
額定壓力MPa
|
1.6
|
|
推薦使用粘度cSt
|
10~180
|
|
電機功率kw
|
0.75
|
|
重量kg
|
135
|
|
粗過濾精度μm
|
100
|
|
精過濾精度μm
|
NAS1638 3-6級
|
|
額定流量L/min
|
24
|
|
外形尺寸mm LxBxH
|
1100x500x1000
|
|
電 源
|
AC 380V三相，50Hz
|
|
濾芯更換壓差MPa
|
0.8
|
注：*-過濾精度，如03為3微米
**-過濾介質，省略：普通液壓油；BH：水-乙二醇；V:磷酸酯液壓油
***-防爆型： 型號前加F,省略：普通型
外形尺寸：

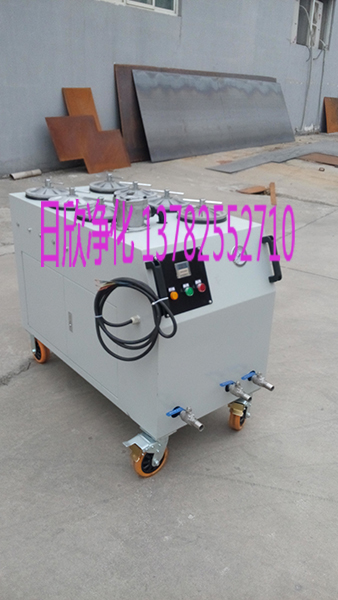

沙灣過濾CS-AL-7R潤滑油增強超精密濾油車
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.保養注意事項
濾油機吸油過程中吸入空氣應及時打開排氣閥，排凈空氣后及時關閉排氣閥。吸油過程中泵的聲音變大，吸油不暢請考慮泵前粗過濾是否堵塞，及時取出清洗后再用。壓力表變化大，壓差發訊報警時及對濾芯進行更換。濾油機啟動時不能使泵反轉，以免吸油泵的軸封被吹出導致吸入空氣。
5.應用領域
-
電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
-
機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
-
冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
-
鐵路內燃機及發電機：潤滑油及機油的過濾。
-
紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
-
石化：煉油、化工生產過程中的產品及中間產品的分離及回收，液體凈化、磁帶、光盤及攝影膠片在制造中的凈化，油田注井水及天然氣除顆粒過濾。
-
火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
-
汽車發動機及工程機械：內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
6.超精密濾油車工作原理
采用濾筒并聯的模式來全面提高油液通過的面積，減緩流速。堅實的底部硬盤設計，安裝的輪子使得他能夠像便移式濾油車一樣自由移動，可以實現對不同設備的油品清潔過濾。優質的濾材，加上超大的過濾面積，使得油品上下游的β值的控制異常卓越，同時并聯加多級過濾的模式，使得濾芯的壽命得到很大的提高。電氣控制系統，能夠實現設備的自動化運轉和壓力指示表和壓差報警系統，能夠隨時觀察濾芯的堵塞情況和在濾芯堵塞時發出警報，及時更換濾芯，保證油品的清潔度，保證系統的安全運行。
7.執行標準
1.JB/T6879－93:
2.JB/T5285.1-2001:
3.GB/T17486-2006
(ISO3968-2001)
-
標準名稱:液壓濾芯 壓降流量特性的測定
-
適用設備:流阻試驗臺600
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選200L/min—600L/min
4.GB7233:
5.JB/T6880.1－93:
6.GB3216－89:
-
標準名稱:《離心泵、混流泵、軸流泵和旋轉泵試驗方法》
7.GB/T 14041.1-1993
(ISO2942-2004)
-
標準名稱:液壓濾芯結構完整性檢驗
-
適用設備:冒泡試驗臺MP-10K
-
主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-10000Pa
8.GB/T14041.4-993
(ISO3723-1976)
-
標準名稱:液壓濾芯—端載荷試驗方法
-
適用設備:濾芯抗破裂試驗臺50
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選0L/min—50L/min
9.JB/TQZ368:
10.JB/TQ366:
8.性能特點
設有三級過濾、輕便靈活、操作方便、超低價格、不用濾紙、不污染場地
-
提供最佳的性能和最緊湊的設計。
-
油中機械雜質經過濾后達國家新油標準。
-
整機效率高，工作噪音低，壽命長。
-
該機小型輕便，移動靈活。
-
采用優質濾材，納污量大、耐腐蝕、耐高溫，機械強度好，除雜質精度高。
9.日欣凈化汽機抗燃油 3.系統概述
目 錄
1 目的
2 依據
3 系統概述
4 試運應具備的條件
5 試運步驟
6 組織分工
7 安全注意事項
3 、系統概述
汽輪機抗燃油系統采用東方汽輪機廠生產的高壓抗燃油系統供油，工質為磷酸酯抗燃油，其熱板著火溫度大于800℃，提高了機組的運行可靠性和安全性。
高壓抗燃油系統由液壓伺服系統、高壓抗燃油遮斷系統和供油系統組成。其中液壓伺服系統能夠控制高低壓調節閥和主汽閥的開關，并實現閥門快關；高壓抗燃油遮斷系統能夠實現高壓遮斷模塊和機械遮斷閥的復位及動作；供油系統為調節保安系統各執行機構提供符合要求的高壓工作油。
供油系統中，抗燃油泵將油箱中的抗燃油吸出，成為高壓抗燃油，再進入高壓油母管和高壓蓄能器，送到各執行機構和高壓遮斷系統。另有循環油泵、冷油器和油再生裝置，可實現冷油、濾油和油再生功能。
3.1系統主要技術規范：
3.1.1供油裝置
|
型號
|
額定工作壓力
|
額定流量
|
工作介質
|
|
HPU-V100/A
|
14.0MPa
|
100L／min
|
磷酸酯抗燃油
|
3.1.2抗燃油泵電機
|
型號
|
功率
|
電壓
|
電流
|
轉速
|
|
Y200L-4-B35
|
30KW
|
380V
|
56.8A
|
1470r/min
|
3.1.3循環油泵電機
|
型號
|
功率
|
電壓
|
電流
|
轉速
|
|
Y90L-4
|
1.5KW
|
380V
|
3.7A
|
1400r/min
|
3.2系統流程
蓄能器
3.2.1供油
3.2.2冷卻、過濾、再生
